奇美 50" 液晶電視 TL-50LH50。
主訴症狀：開機後畫面亮一下隨即消失，或者畫面一整個黑，只有聲音沒有影像。

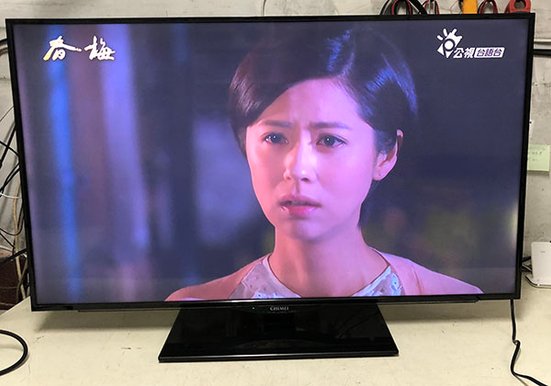

比較好一點的，就是螢幕不但整個偏暗，而且局部區域還特別的暗。
以上面這畫面來說，畫面下段特別地暗。
通常像這樣的現象，就是燈箱中的背光 LED 顆粒，有些已經鞠躬盡瘁--燒掉了，至於那些剩下的就算還亮著，其實也已經是風中殘燭了。
電視機背面的銘板和型號:
如果是完全黑屏，完全看不到影像的話，有兩種可能：一種是背光壞了；另一種則是面板壞了。
有幾種方式，可以快速地判別損壞的部位。
第一種方式，就是在有聲無影的開機狀態下，以手電筒照射螢幕，如果可以看到淡淡的節目影像或是選單，那就表示面板還有在工作，所以應當就是背光的問題了。
第二種方式，也可以在開機的狀態下，以手指輕敲螢幕。由於這時螢幕表面的偏光特性受到擾動，如果手指周圍出現光影，就表示還有背光，因此壞的可能就是面板了。
打開電視後蓋，可以看到全機的架構。
電視主板，又稱驅動板
電視後方的各式信號輸入埠：
核心處理晶片與周邊電路
電源/恆流一體板：
AC 電源輸入端
恆流升壓電路，用以驅動燈箱中的 LED 背光元件。
面板採用的是群創大陸廠出的 V500HJ1
從架構來看，燈箱中的 LED 分為 4 個迴路。
從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
好消息是，進一步確認故障所在。壞消息是，接下來就得心驚膽跳地打開面板機箱了。
小心翼翼地依序移開框架、面板、擴散片、導光板、反射片，便可以看到完整的燈箱內部。
燈條位於燈箱的右側，拉近可以看到燈條上一顆顆的 LED 發光體。
我們再次嘗試，將燈條點亮看看。
一整支 LED 燈條，可以明顯看到有幾段是不會亮的，跟原先的故障畫面果然吻合。
這個測試只是確認 LED 果真燒壞了，不過這一整條數十顆的 LED，出廠時間、工作條件都一致，有幾顆燒壞了，剩下的也該都已經是風中殘燭了。
因此為了保險起見，將燈條整支更換為新品。。
由於燈條是以雙面導熱膠黏貼在側邊，拆除時可以配合吹風機加熱，軟化雙面膠的黏性，後續的殘膠也比較容易清除。
換裝全新燈條之後，背光初步全部點亮測試，觀察背光是否正常。
將面板重新組裝回去，背光恢復了，影像也恢復正常了。

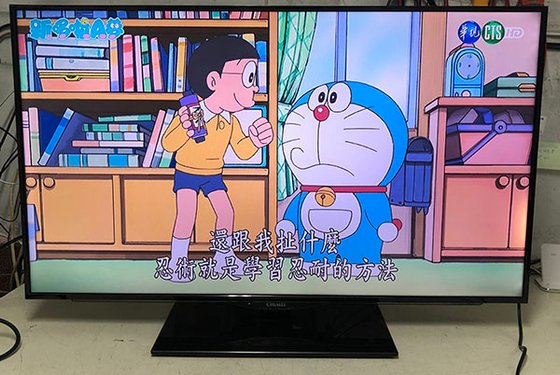

完修畫面：
連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL36
