三星 43" 液晶電視 UA43NU7100 。

主訴症狀：剛開始的時候，畫面突然半邊變黑，到後來更嚴重的話，連另外半邊也變黑了，就成了整個黑屏。

以上圖來說，可以明顯看得出來，右半邊整個暗掉了。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

附帶一提的是，當今三星的一系列液晶電視，很喜歡使用這種「螺絲最少量化」的機構設計。以本機而言，除了底座固定板之外，幾乎沒有螺絲。

而後蓋與機身之間，僅以卡榫倒扣在鋼絲上，拆卸時得更小心。

主板，又稱為「驅動板」

核心處理晶片與周邊電路

機身後方的各式信號輸入埠

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

在這裡也可以看到三星另一個很有趣的設計，升壓電路的輸出直接「伸」進到燈箱裡，省去了燈條導線。未必節省多少成本，機構卻更為簡潔。

從輸出端來看，這燈箱中看似應當有2支燈條，而這2支燈條是並聯的。從故障畫面來看，一隻有亮、一隻沒亮，看來問題應當就出在燈箱裡

接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

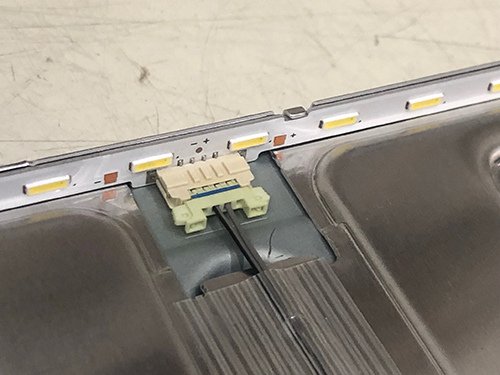

燈條位於燈箱下側，近看可以看到燈條上一顆顆的 LED 燈珠。

本機背光規格：

• 側投式背光，下方單側發光。
• 下側燈條共有左、右兩支，每支燈條長度：463mm。
• 每支燈條 各有 28 顆 LED。
• LED 工作電壓：6V
• 燈條組態：兩支燈條相互並聯

首先，再次嘗試點亮燈箱，看看它現在點亮的樣子。

只有底下左半邊的燈條點亮了，右邊燈條則是動也不動，正好與一開始看到的畫面右半邊全黑吻合，

利用測試器，也可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

此外，由於兩支燈條是相互並聯的，一支燈條開路了，剩下的電流也都會疊加到另一支燈條，而加劇它的耗損。

為了保險起見，將燈條全部更換為全新品。

準備好全新的燈條：

將燈條全部換新之後，初步全部點亮測試，確認每一顆 LED 都確實點亮。。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

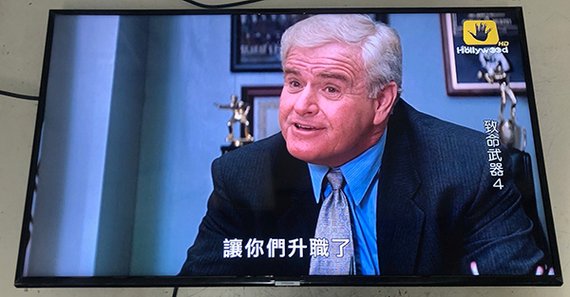

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL40

note:

Lamp inner connector oxidation, bad connection
