奇美 65" 液晶電視 TL-65M200。

主訴症狀：開機後畫面只閃了一下，然後就變成一整個黑。此時如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

燈箱料號：K650WDC2

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• 燈條長度：665mm
• LED 共 72 顆，分為 3 個迴路驅動，每個迴路驅動 4 支燈條
• 12 支燈條，每支燈條上有 6 顆 LED
• LED 工作電壓：3V
• 燈條採購﹔請上網搜尋「尚敏」、「TL-65M200」即可

這些燈條總共分為 3 組迴路個別驅動。然而只要有一顆 LED 燒斷了，就會啟動背光的保護機制，將整個背光熄滅掉，因此才會看到開機時一閃而逝的畫面。

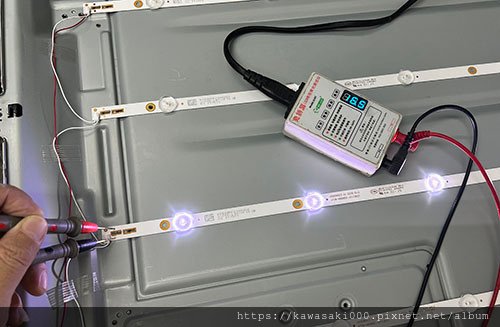

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 1.02A/3=0.34A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.85A/3=0.28A，已經有調降到接近我們所預期的範圍當中。如果太低的話，將會明顯影響到畫面的品質。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL55

note:

Rs = [2.0 * 5] // 3.0 -> [2.0 * 4] // 3.0

item = 4708-K65WDC-A1113N21
