BENQ 40" 液晶電視 C40-510。

主訴症狀：通電之後，電源燈就停留在藍燈狀態，而非正常的待機紅燈。無法開機，無論按鍵或是遙控都沒有作用。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

整個機箱裡，也只有一大片電路板，將供電、主控、背光驅動整合成一整塊電路模組。這種架構在許多消費型的機中當中，相當地常見。

機身後方的各式信號輸入埠：

核心晶片與周邊電路

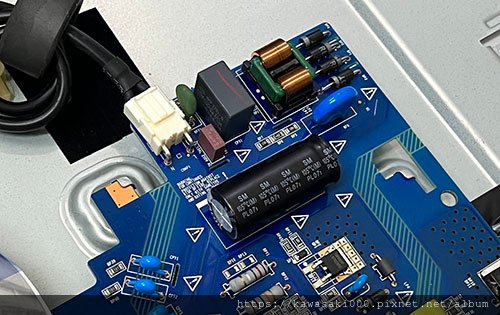

電源 AC 輸入端：

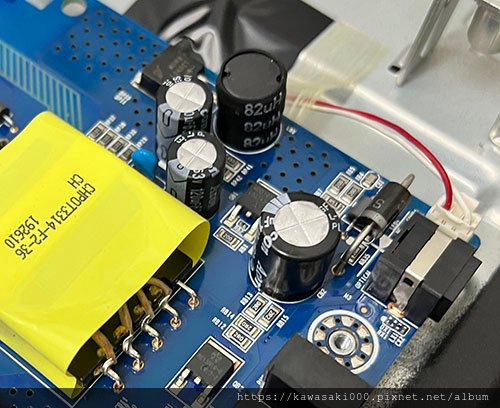

昇壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

面板料號﹔ C400Y19-5C，大陸製

內部大致檢視完畢，接下來便開始進行檢測與解析。

當本機通電之後，會開始執行開機程序，並執行自我診斷，此時電源燈會亮藍燈。

等到開機程序順利執行完畢，電源燈就會變成紅燈。

而在此案例當中，電源燈停留在藍燈狀態，那就代表開機程序沒有跑完。

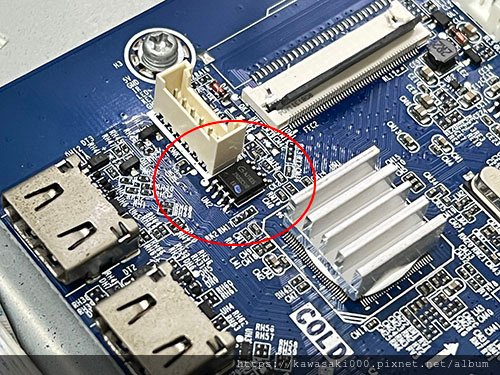

此機的開機程序，是儲存在主處理器旁的這顆晶片當中。

到  BENQ 的官方網站，便可以下載到對應機型的最新韌體

取下原先的記憶晶片，以全新 IC 燒入最新版本的韌體，重裝回去。

通電之後，已經可以正常開機，影像、聲音也恢復正常了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB24
