BENQ 32" 液晶電視 SL32-6500。

主訴症狀:聲音正常,唯獨畫面出現白化或是類似油畫的現象。

左:白化(故障)      右:正常(完修後)

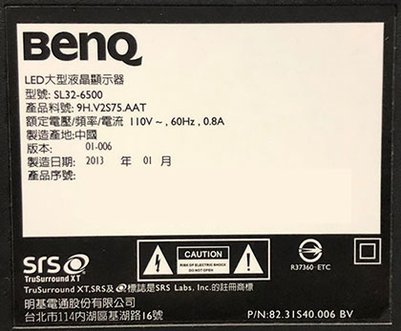

電視背面的銘板與型號:


根據電視的主人描述,有天可能不小心電視被潑到水了,擦乾之後還是可以正常播放,只是過幾天之後就變成了這樣。

如果是畫面的白化,除非是面板內部故障,否則大部分的可能性,都是落在 gamma 電壓電路上。

打開背蓋後,可以看到整機的架構。


主板


各式信號輸入端


核心晶片 SiS227M,BENQ 的很多電視型號,都對它特別情有獨鍾。


電源/恆流一體板,供應全機所需的各種電力,也驅動燈箱中的 LED 背光模組。


恆流電路


移開前蓋,打開燈箱,便可以看到故障點:


看來當初髒水沿著面板往下滴,積聚在這裡。造成了發霉與腐蝕。

腐蝕成這樣子,也不知道還救不救得回來,總之,先以清潔劑將發霉的部位確實刷洗乾淨、並以溫風吹乾。


將面板重新組裝回去,影像就恢復正常了。





開機連續測試 24小時,確認全機工作正常之後,便可交由客戶帶回。

維修編號: T24
