SAMSUNG 55" 液晶電視 UA55JU6000。

主訴症狀：通電之後電源指示燈完全不亮，此外無論按鍵或是遙控器都沒有反應。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

核心晶片與周邊電路

內建的 WiFi 無線上網模組：

電源板，提供全機所需的各種電力。

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

AC 電源輸入端：

邏輯板：

面板為三星大陸廠出的 CY-GJ055HGEV3V

全機大致瀏覽過一次，接下來便開始進行檢測與研判。

三星電視在維修上，有個很方便的設計。將電源板與主板斷開來，主電源與背光就會全開。如此便可以快速分辨出故障點是出在電源、背光這半邊，抑或是出在主板、面板這區塊。

斷開電源板輸出端之後，我們發現，背光完全沒有動作。如此可以縮小範圍，主板可以暫時擱在一旁，故障點應當就在電源板上了。

接著測量電源板的輸出電壓，與各端電壓，發現說主電源就沒了。

連一次側都沒有電壓，主保險絲也燒斷了。原來是一次側就已經短路了。

將燒毀的零件一一更換為新品，主電源恢復了，電視也可以正常開機了。

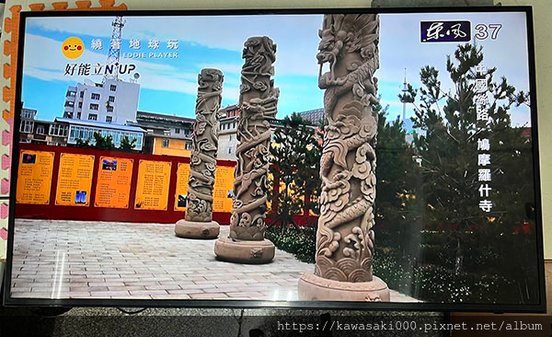

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： P32

note:

Main trans bad soldering
