SHARP 58" 液晶電視 LC-58U30MT。
主訴症狀：不能開機，紅色的電源指示燈，持續地重複閃爍一下長、一下短，此外無論按鍵或是遙控都沒有作用。
電視背面的銘板與型號：
接下來，便開始進行機器的解析。
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身後方的各式信號輸入埠：
核心晶片與周邊電路
電源板，提供全機所需的各種電力。
電源 AC 輸入端：
恆流板，用以驅動燈箱裡的 LED 背光模組。
上頭的鐵蓋，既有遮蔽，也有散熱的效果。
邏輯板，被包覆於底下的鐵殼裡頭：
當電視發生故障時，它會將故障點以電源指示燈的閃爍方式提醒維修人員。不同的閃燈方式，就表示不同的區塊故障，這就稱之為「故障碼」( error code)。
在 SHARP 官方所提供的維修資料當中，剛好有提到：
由表中看來，閃燈順序為一長(0.4秒)、一短(0.1秒)，週期間隔為 1.6秒，看來應該是背光故障吧。
這台高階液晶的背光組成可以分成兩部分，一個是燈箱中的 LED 發光元件，另一個就是燈箱外部的恆流板。
恆流板的兩側，各有一組軟排線，分別驅動左、右兩組燈箱中的背光燈條。從這裡就可以先測量出燈箱中的 LED 是好是壞。
背光修復之後，將電視重新組裝回去，再次開機測試。
「咦！背光都修好了，怎麼指示燈還是繼續閃呢？」
這是因為，我們還得將之前的背光故障偵測計數，做個歸零的動作。
步驟一：
拔掉插頭，靜置至少 10 秒，以確定電視內殘餘的電量都放完了。
步驟 二.
同時按下電視機左側邊的 "輸入" 和 "音量-" 鍵不放 ，插上電源插頭，等到畫面上出現了大大的 "K" 字，才放開按鍵。
畫面上的 "K" 大方塊，表示進入了檢測模式 (inspection mode)。
步驟三：
同時按下電視機的 "頻道﹀" 和 "音量L-" 鍵 ，進入工程模式的選單畫面。
在工程模式畫面當中，分隔成 12 個頁面，在這裡列出了許多電視機內部的設定參數與狀態。可以利用遙控器上的按鍵來選擇與設定。

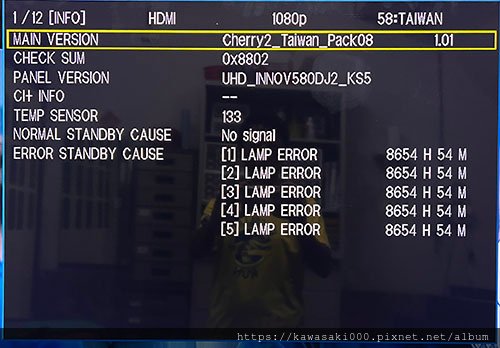

在畫面的下面幾行可以看到，已經發生了 5 次的 "LAMP ERROR" （背光故障），所以它就掛在那裡等人來排除了。
步驟四.
利用遙控器的方向鍵、音量、頻道按鍵，選擇並執行第 9 頁的 "L ERR RESET"，將將背光的故障次數歸零。
拔掉電源重新開機，應該就可以順利開機，進入節目畫面了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
話說回來，不愧是 SHARP 大廠進口的4K機種，畫質的細膩生動也讓我看得好生羨慕！
就算放在那裡沒開機，也讓人有一種非富即貴的幸福感。
維修編號： HV42
