LG 42" 液晶電視 42LH20FD。

主訴症狀：開機後，只有聲音正常，但是完全看不到任何影像。

電視機背面的銘板和型號:

其實這台電視已經有點年紀了，而且使用的還是 CCFL 高壓燈管的背光。

不過那個年代的產品用料反倒比較紮實，不妨就試著修修看吧。

打開電視後蓋，可以看到全機的架構。

電視主板，又稱驅動板

核心處理晶片與周邊電路：

機身後方的各式信號輸入埠：

電源板，負責提供全機所需的各種電力：

高壓包，負責驅動燈箱中的 CCFL 背光燈管。

首先，既然開機後有聲音，那就代表電腦工作正常。

從機箱後方觀察，開機後燈箱內沒有背光。如果真的只有背光故障的話，那麼狀況就單純得多了。

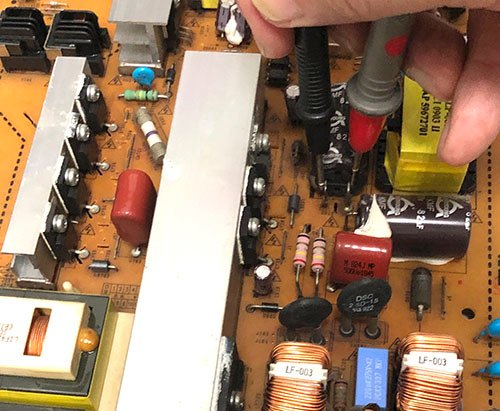

測試一次側電源，開機後 +V 有升到 380V以上，代表全機主供電應當正常。

測試高壓包的晶體供電，發現供電也正常。

那麼看來範圍就比較明確，有可能只是高壓的控制電路故障而已。

一般而言，高壓的啟動控制路徑大致如下：

BL_on --> 控制晶片 --> 耦合傳輸 --> 晶體驅動 --> 高壓線圈輸出 --> 點亮燈條

將高壓控制電路修復之後，高壓恢復了，影像也恢復正常了。

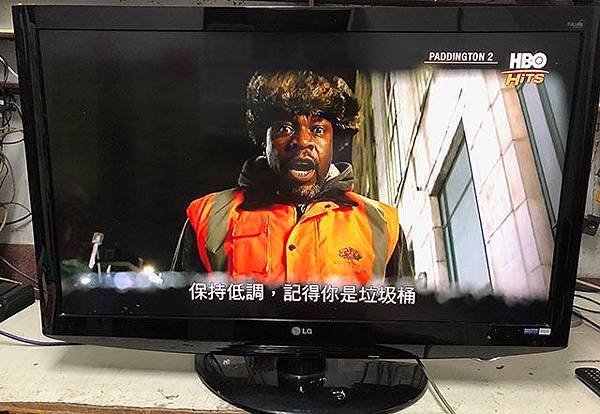

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： HV26
