國際牌 47" 液晶電視  TH-47ET60W

。

主訴症狀：

1. 開機之後，本來就像往常一樣，電源綠燈持續閃爍了一陣子，然後就該進了開機畫面。偏偏這回卻是綠燈閃完之後，就變成了規律性地一次閃一下紅燈。

2. 更嚴重一些的話，通電之後完全沒有任何的燈號顯示，無論按下遙控器或是按鍵都沒有反應，當然也開不了機。

在開機後的綠燈閃爍期間，代表電視正在執行開機程序以及自我檢測。如果發現有什麼不尋常的狀況，就會將故障部位以閃燈的方式顯現出來，以便於維修人員進行判讀，這就稱之為「故障碼」(Error code)。

從 Panasonic 原廠的服務手冊得知，電源燈一次閃一下紅燈，很可能是「背光」的問題。

無論如何，這總是個可用的線索。接下來邊開始進行解析。

電視背後的銘版與型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱「驅動板」

機身後方的各式信號輸入埠

核心處理器與周邊電路

內建的 WiFi 無線上網模組

恆流板，用以驅動燈箱中的 LED 背光元件。

電源板，負責供給全機所需的各種電源：

AC電源輸入端：

看起來相當小巧精緻的內建喇叭：

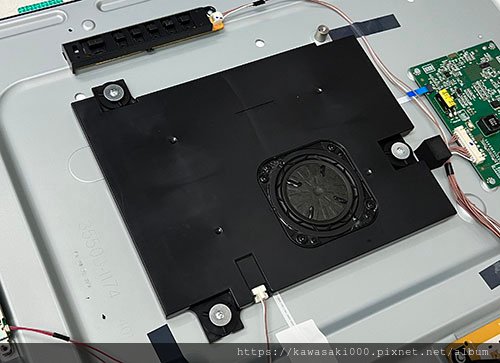

這麼小的喇叭，能推出多大的聲音呢？ 別緊張！ 機箱裡另外還有一顆中低音的喇叭單體。

邏輯板，被包覆在下面的鐵盒當中。

面板型號： LC470EUD，大陸製

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

更嚴重的還有，就是燈條燒壞了，連帶使得它直接對地短路，如此連電源板的供電都被拉下來了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板、反射膜，便可以看到完整的燈箱內部。

本機背光規格：

• 側投式背光，左邊單側發光
• 燈條長度：588mm
• LED 共 66 顆，分為 6 段，每一段各有 11 顆 LED
• LED 工作電壓：6V

利用測試器，可以逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有的燈條更換為新品。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，可以正常開機了，電源燈也不閃了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL35

note:

1. L=588mm -> 592mm

2. P.11 = BL_ERR ->1KR -GND
