三星 55" 曲面液晶電視 UA55H6800。
主訴症狀：開機後畫面有部分區域特別地暗，更嚴重的話，甚至不能開機。
以上圖來說，水平中間的部位變得特別暗，而明暗之間的邊界，越靠兩邊就越分明。
簡單來說，這大多是背光故障了。位於燈箱兩側的燈條，只剩上下兩端還點亮著，中間段則熄滅掉了。

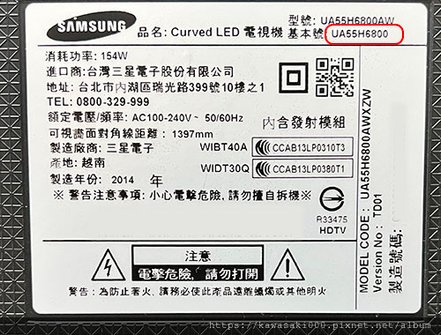

電視機背面的銘板和型號:
知道個大概，接下來邊開始進行解析與測試。
打開電視後蓋，可以看到全機的架構。
所謂的曲面電視，其實面板的原體還是平的，藉由機箱的結構，硬是把面板稍作彎折，就成了曲面的形狀了。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路
內建的 WiFi 無線上網模組
內建的藍芽模組，可以連接外部的鍵盤與滑鼠。
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
邏輯板，被包覆在下方的鐵盒當中：
面板產地：大陸
背光分為兩個部分，一個是燈箱裡的 LED 燈條，另一個則是驅動這些燈條的升壓恆流電路。
因此接下來必須界定，問題點可能出現在哪一部分。
從外部逐一測試，發現燈箱內的 LED 工作電壓還算正常。
接回 LED 背光排線，在開機狀態之下，分別測試各個 LED 迴路的電壓。
結果我們發現，有幾個迴路，剛好沒有電壓供應。
看來故障點應當就出現在電源板上了，往好的地方想，可以不必繃緊神經，打開燈箱來檢修燈條了。
仔細端詳電源板，發現與許多接腳與跳線，已經有明顯鏽蝕的跡象了。
更誇張的像這樣，跳線彎折處要斷不斷的，阻抗變高，通電時產生高溫，更是惡性循換地加速鏽蝕，高溫甚至連鄰近的電路基板也被烤焦了。
三星這個時期的電源板，很多機型都有鏽蝕的通病。既然是鏽蝕，隨它高興銹哪裡，發病的症狀也不盡相同。
處理的方法分為幾步。第一個是先以清潔劑確實清洗整塊電路板，將板上疑似殘餘的助焊劑清洗乾淨。
烘乾之後進行第二步，將鏽蝕嚴重的跳線更新。
第三步，將其餘還有輕微鏽蝕跡象的接腳、跳線，刷洗乾淨之後塗上油脂，減緩生鏽。
運氣好的話，供電恢復了，背光和影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： P30
