ViewSonic 32" 液晶電視 VX3276-mhd。

主訴症狀：開機之後畫面閃一下就消失了，只有聲音還是正常的。

此時如果以手電筒照射螢幕時，還是可以隱約看到淡淡的影像在動。

一般最常見的狀況，就是背光故障了。往好的地方想，既然螢幕還能成像，那麼就表示面板還是好的，因此修復的機會還是滿大的。

電視背面的銘板與型號：

首先，我們對機器的內部進行初步的瀏覽與檢測：

打開電視後蓋，可以看到全機的架構：

整個主機內部，可以看到兩個小方鐵盒。左邊的是主控板，右邊的是電源板，所有電路板都以鐵盒包覆，有效隔離雜訊的干擾，在做工上看得出的確有下了本錢。

主板，又稱「驅動板」

機身後方的各式信號輸入埠，可以看到包含了有 DP、HDMI 以及 VGA 輸入，可以算是麻雀雖小，五臟俱全。

電源板，提供全機所需的各種電力。

取下外殼

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

全機大致瀏覽過一次，接下來便開始進行檢測與研判。

當打開電源盒子時，很明顯可以看到電源板上有幾顆電解質電容已經老化到腫大變形了。

這些電容關係到主電源以及背光驅動輸出。這麼一來就說得通了，電容老化造成有效容量降低，背光輸出就跟著不穩定，所以背光一開始還會閃一下，然後又整個熄掉了。

將這些老化的電容，全部更換為日系的新電容。

更新完成之後，重新開機測試。

附帶一提的是，如果還是沒有背光的話，接下來問題點可能就指向燈箱裡的燈條了。

開機之後，背光恢復了，畫面也都正常了。

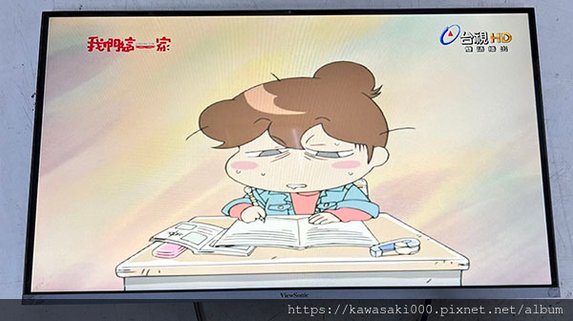

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： HV18
