SONY 55" 液晶電視 KDL-55W900A。
主訴症狀：開機之後看到一半，電視底下的電源燈就從原來的白色，變成一次四下循環閃爍的紅燈，畫面、聲音全部消失。接下來無論遙控器或是按鍵都沒有作用。
如果關機之後一陣子，冷機之後重新開機，又可以開機一陣子，隨即變為紅燈閃四下的故障狀態。
依據 SONY 官方一些相關機種的技術資料，電源燈閃四下，應該跟「背光」可能有些關係。
不論你信不信，反正我是信了!
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：

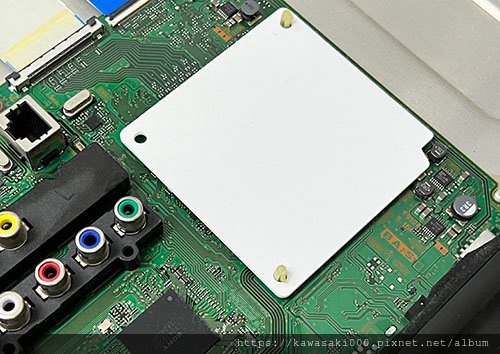

核心處理晶片與周邊電路
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
恆流板，被包覆在中央的鐵盒裡頭，負責驅動燈箱中的 LED 背光元件。
延伸出 4 條軟排線，分別驅動燈箱中的 4 支 LED 背光燈條。
邏輯板：

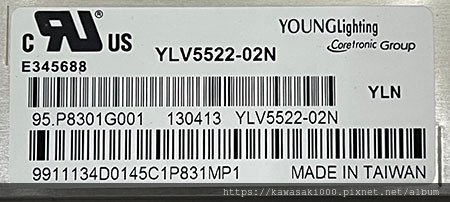

面板：
從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。
燈條位於燈箱的左、右兩側，每邊各有上、下兩支燈條。
拉近可以看到燈條上一顆顆的 LED 。
在拆解的過程當中，我們也發現到，LED 老化到末期，除了光衰之外，也會發出高溫。
以本機而言，由於 LED 所發出的高溫，導致鄰近的壓克力導光板裂了，甚至變形。而貼近 LED 的導光條，原本應當是純白透明，竟也變得發黃發黑了。這會使得最後的成像偏黃。
因此在決定是否維修之前，這些都是必要考量到的因素。
本機背光規格：
- 側投式背光，左右雙邊發光。
- 每邊各有上下二支燈條，燈條長度：314mm
- 每支燈條上有 36 顆 LED，分為四段，每段 9 顆 LED
- LED 工作電壓：6V
利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
在測試燈條的過程當中，我們也發現到，燈條光衰到末期，所發出的光線也從正常的白光，變成只剩藍光了。
為了保險起見，將所有燈條全部換裝為全新燈條。
準備好全新的燈條：
燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL45
