SONY 43" 液晶電視 KDL-43W750D。

主訴症狀：根據機主的描述，開機後觀賞了約幾分鐘之後，畫面、聲音就會消失不見，接著電源燈會由原先是播放時的白燈，變成規律性地連續一次閃6下紅燈。

如果將電視機關機靜置一陣子，又可以開機看幾分鐘，然後又回到電源閃六下紅燈的故障狀態。

最近很多比較新型的電視，當生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。

根據 Sony 官方所提供的資料，電源燈閃六下，很有可能是「背光」的問題， 希望這次不是被唬弄了。

接著就來進行解析吧！

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

機箱裡的內容相當簡潔，電源是外掛的 adapter  19.5V 變壓器，機箱裡觸目所及，也就只有一片巴掌大的主機板，和另一片被鐵殼包覆的邏輯板而已。

機身後方的各式信號輸入埠：

核心晶片與周邊電路

內建的 WiFi 無線上網模組。

升壓恆流電路，用以驅動燈箱中的 LED 背光元件：

液晶電視的背光分為兩個部分，一個是燈箱內的 LED 燈條，另一個就是位於主機板上的的升壓恆流驅動電路。所以接下來要先界定，問題點出在哪一個部分。

根據機主的描述，先前有請原廠的技術人員來看過了。服務人員已經試著拿另一片正常的主機板來替換，結果幾分鐘之後還是會跳機。如此看來。升壓恆流驅動電路因素應當是已經排除了，接下來就只剩燈箱中的燈條最可疑了。

依序卸除前框、面板、擴散片、導光板、反射膜之後，便可以看到完整的燈箱內部。

燈條位於燈箱的下側，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，下方單側發光。
• 燈條長度：465mm
• 燈條分為左、右兩支，每支有 45 顆 LED，分為 3 段，每段 15 顆 LED

拆下來的燈條，利用測試器，可以逐條、逐段、逐顆地檢測 LED。

不過實際的狀況是，測試器所能提供的是供測試用的小電流，而這台電視則是要在大電流的連續驅動之下，才有可能產生熱脫逃的現象。所以測試結果僅供參考。

無論如何，為了保險起見，還是將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

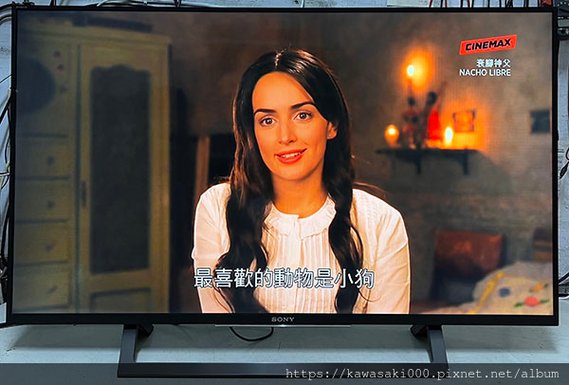

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再跳機，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： BL35
