國際牌 55" 液晶電視  TH-L55ET60W。

主訴症狀：根據機主的描述，就在某一天停電之後的恢復供電，插電之後竟然開不了機，而且電源燈還會緩慢地一次閃一下紅燈。

此外，從機身內也疑似有冒出零件燒焦的味道。

當電視通電之後，首先會執行一系列的自我診斷。如果發現有什麼問題的話，就會將故障部位以閃燈的方式顯現出來，以便於維修人員進行判讀，這就稱之為「故障碼」(Error code)。

從 Panasonic 原廠的服務手冊得知，電源燈一次閃一下紅燈，很可能是「背光」的問題。

電視背後的銘版與型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」。

相當豪氣的後置式重低音單體，也意味著這台電視的檔次與價格應當不低。

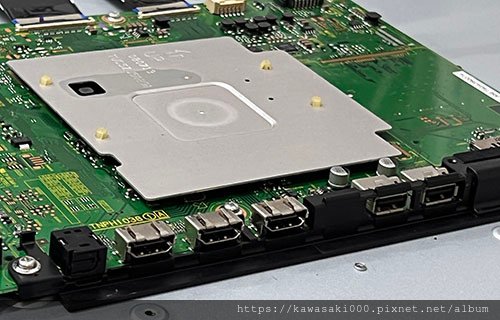

機身後方的各式信號輸入埠

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端

恆流升壓板，用以驅動燈箱中的 LED 背光元件。

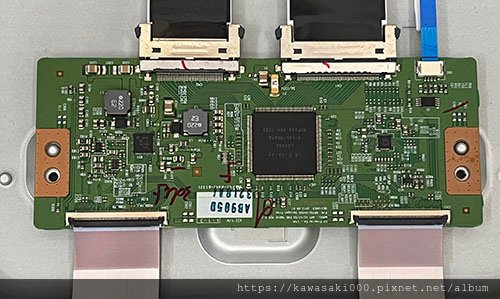

邏輯板：

面板為 LG 大陸廠出的 LC550EUD 面板

當這台電視一通電的時候，會先進行一系列的自我檢測，其中包括開啟主電源、背光等等..，所以我們可以趁著開機後的幾秒鐘時間，檢測看看主電源和背光是否正常。

測量恆流版的 24V 輸入：

雖然比預期少了一點，但是至少表示主電源是有在工作的。

接著測量恆流板的輸出：

很明顯地發現，恆流板的這點輸出電壓，並不足以推動燈箱內的燈條。

進一步檢測燈箱的燈條，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板、反射片，便可以看到完整的燈箱內部。

燈條位於燈箱的左側，拉近可以看到燈條上一顆顆的 LED 。

利用測試器，可以逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

由於機主有提到，機箱內有冒出疑似零件的燒焦味，我們也在燈條上觀察到了疑似燒焦的痕跡。

為了保險起見，將燈條更換為全新品。

燈條換修完畢，初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，可以正常開機了，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL50

note:

1. L=670mm

2. P.11 = BL_ERR ->1KR -GND
