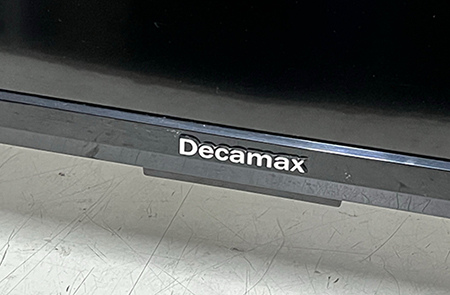

Decamax 50" 液晶電視 DMP-5000S。
主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。

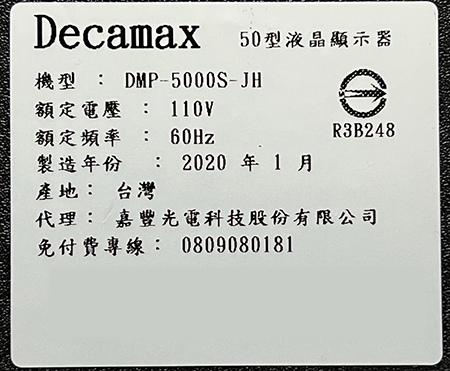

電視機背面的銘板和型號:

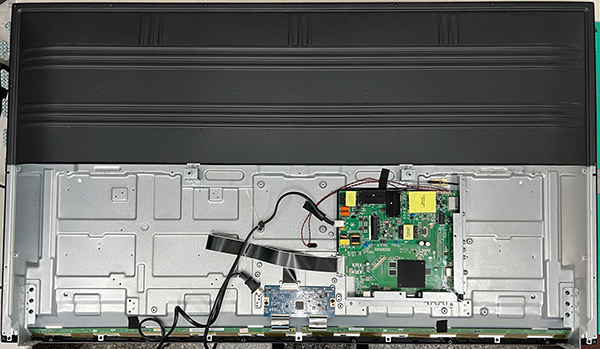

打開電視後蓋，可以看到全機的架構。

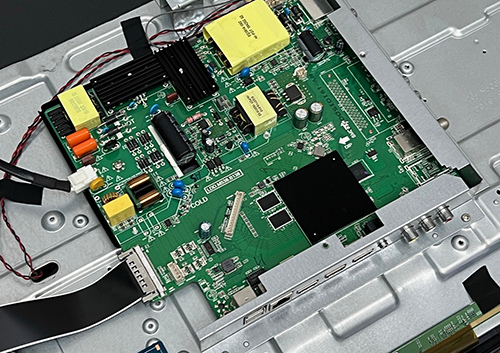

機箱中主要的就是一塊主電路板，集主、電源、背光驅動三項功能為一體。這種架構在許多消費型的機種當中相當常見。

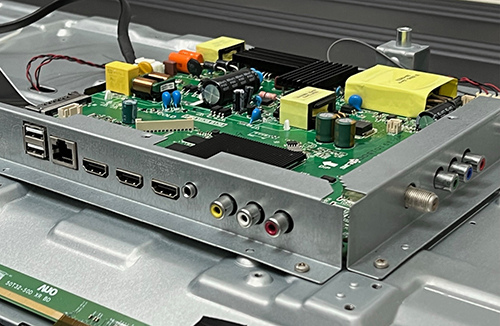

機身後方的各式信號輸入埠：

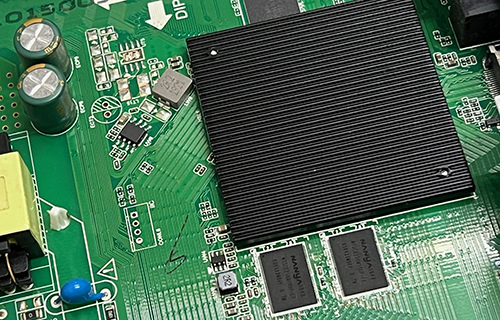

核心處理晶片與周邊電路

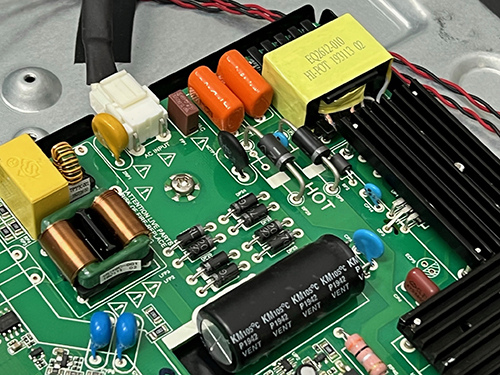

AC 電源輸入端：

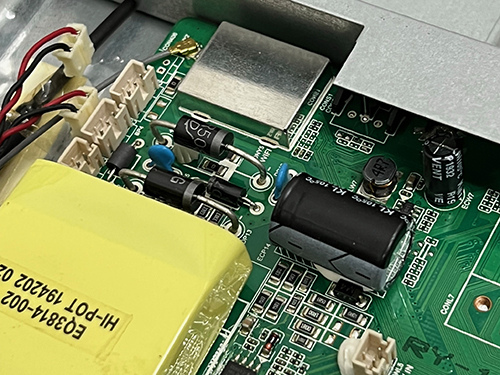

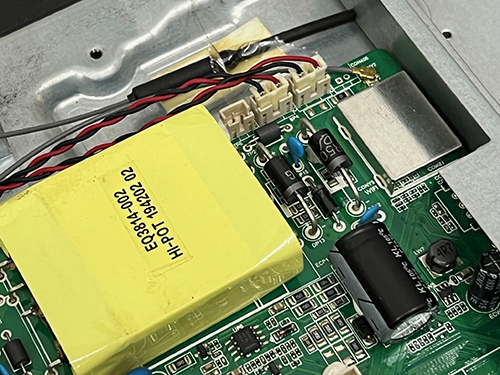

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

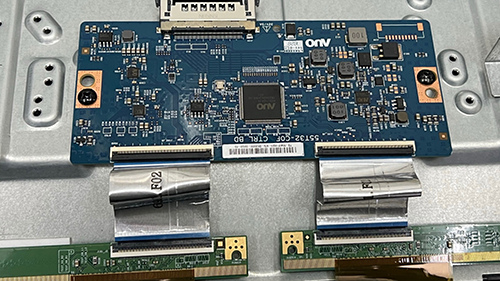

邏輯板：
右上角的一小方鐵盒，正是這台電的 WiFi 無線上網模組。

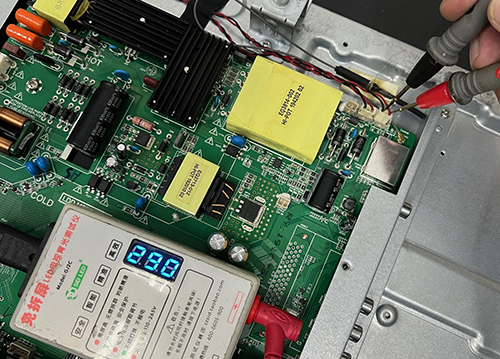

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

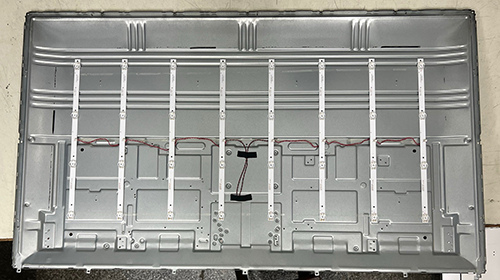

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

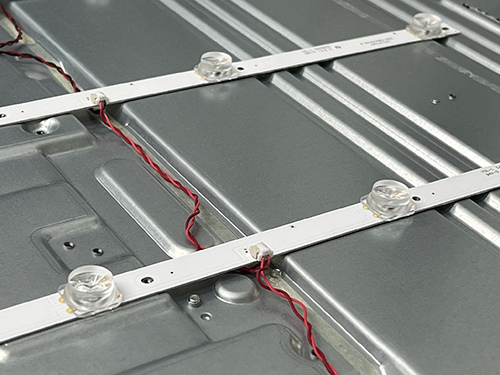

拉近可以看到燈條上一顆顆的 LED 與燈罩。
比較特別的是，這燈箱中的燈罩所使用的是凹透鏡，有別於一般常見的凸透鏡。藉這種特殊的設計，可以大大縮減燈箱的厚度。
本機背光規格：
- 直下式背光
- LED 共 32 顆，分為 8 支燈條，每之燈條上有 4 顆 LED
- LED 工作電壓：6V
利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
為了保險起見，將所有燈條全部換裝為全新燈條。

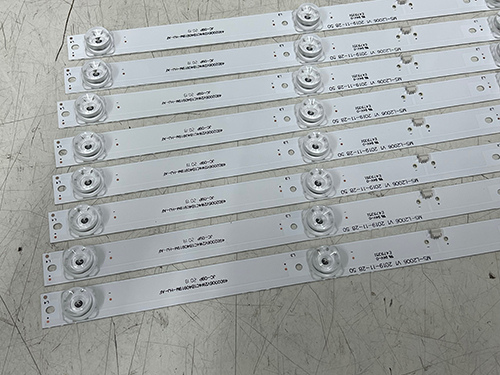

準備好全新的燈條：

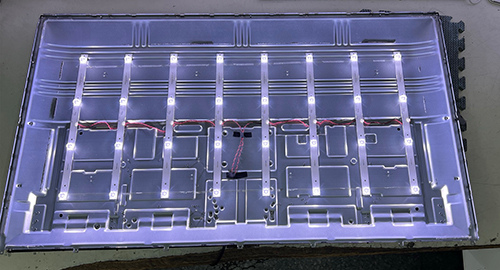

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

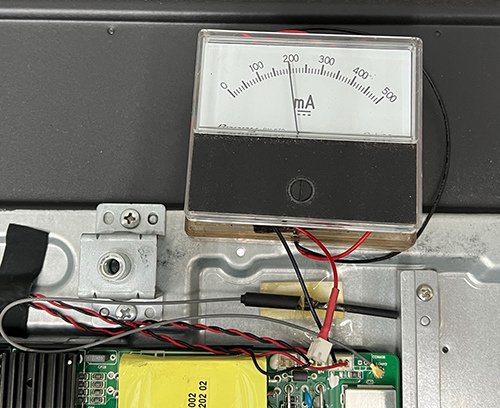

背光修復之後，我們也會檢測 LED 的工作電流。
以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值，如果是 6V 的 LED，那麼電流又得更保守一些了。電流太高的話，就會加劇 LED 的耗損。

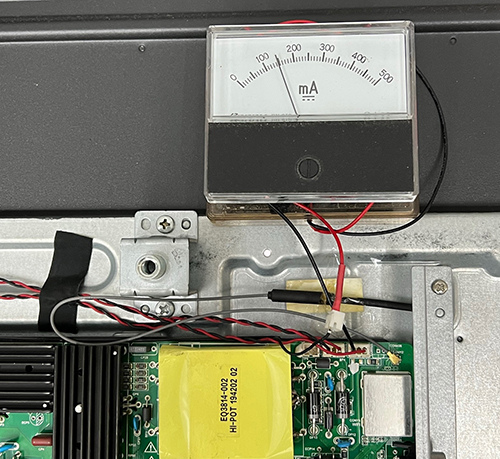

在這裡我們所測得的電流為 0.2A，接下來試著修改電路，將電流降低一點。
調降之後的電流約為 0.15A，已經落在我們所預期的範圍當中。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

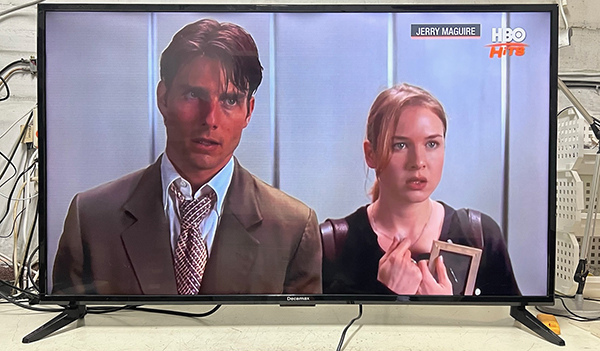

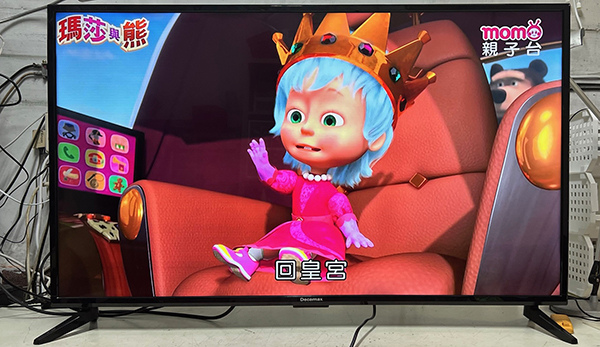

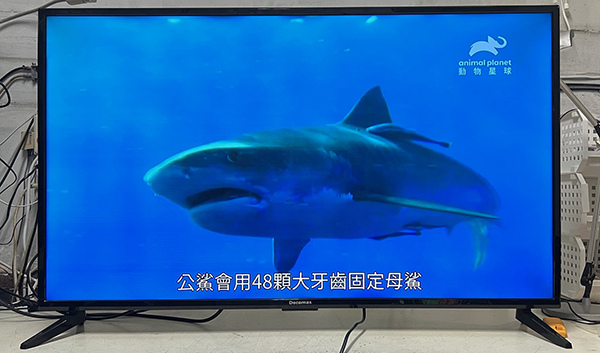

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL33
