LG 55" 液晶電視 55LB6700。

主訴症狀：剛開始的時候，畫面上出現一個硬幣般大小的光球，接著出現第二個、第三個....，越來越多顆。而且光球之間的排列也相當整齊。

此外也伴隨著的，就是畫面上有部分區特別地暗，甚至還會不定時地閃幾下。

簡單來說，這些大多可能是背光故障了。

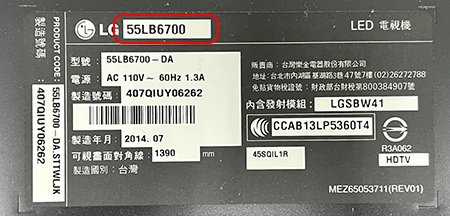

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

LVDS 軟排線，直接導入到面板的刀板：

面板為 LG 大陸廠出的 LC550DUH：

既然猜想是是燈箱中的背光元件故障，那也只好膽戰心驚地打開燈箱來做維修了。

這台是屬於無邊框的設計，所以面板的固定方式也與其他電視有所不同。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與凹透鏡燈罩。

如果是畫面有光球的話，此時在燈箱裡也可以撿到掉落的燈罩。

本機背光規格：

• 直下式背光。
• LED 共 84 顆，分為6支燈條，每支燈條上有14顆 LED

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

由於這台液晶電視已經有些年紀了，為了保險起見，將所有的燈條更換為新品。

準備好全新的燈條：

新型燈條（下）為鋁合金材質，相較於玻纖材質的原燈條（上），導熱效果更為優異：

燈條全部更新之後，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL40
