禾聯 43" 液晶電視 RF-43DA9。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

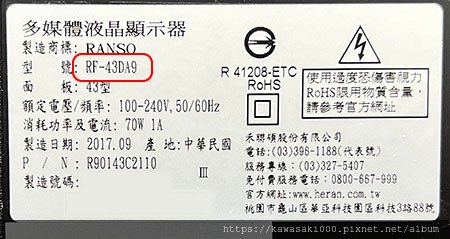

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

 整個機箱當中，總共也只有一大塊電路板。將供電、背光驅動與主控三項功能，整合在一起。這種架構在許多消費型的機種當中，相當地常見。

機身後方的各式信號輸入埠：

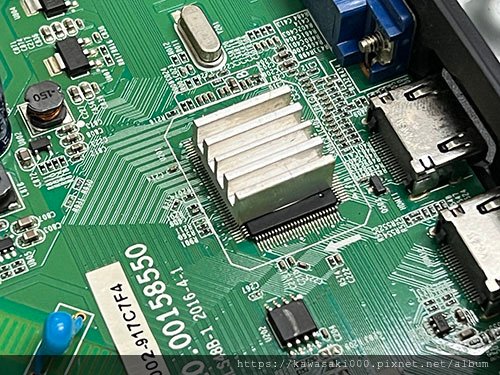

核心處理晶片與周邊電路

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板與刀板整合在一起，LVDS 雙絞線直接導入：

面板料號：C430F17-E7-H，中國製

從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• LED 共 27 顆，分為 3 支燈條，每支燈條上有 9 顆 LED。
• LED 工作電壓：3V

燈箱中所有的燈條與 LED 都是串連在一起的，因此只要有一顆 LED 燒斷了，整個背光就會完全熄掉。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

在這裡我們所測得的電流為 0.45A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.4A。電流小一點，燈條也會活得長壽一些。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL34

note:

Id can be tuned in menu
