AOC 50" 4K液晶電視 50U6090/96T。

主訴症狀：開機後畫面閃一下就完全熄掉，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

機箱裡的內容相當簡潔，總共也只有兩大塊的電路板。

主機板，將電源、主控與背光驅動三種功能整合成一片板。這種架構常見於一些消費型的機種。

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

燈箱料號： K550WDC2

內建的 WiFi 無線上網模組：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與光罩。

本機背光規格：

• 直下式背光。
• LED 共 45 顆，分為 9 支燈條，每支上頭有 5 顆 LED。
• 燈條長度：48.3 cm
• LED 工作電壓：6V

燈條分為 3 個驅動迴路，只要有一顆 LED 燒斷了，就會啟動保護機制，將整個背光全部熄掉，這也就是一開始還能看到一閃即逝的開機畫面的緣故。

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條。

將背光燈條全部更換為新品，初步全部點亮測試，觀察背光是否正常。

背光修復之後，我們也會檢測 LED 的工作電流。為了減小測量誤差，我們將三條迴路併在一起測量。

以一般 6V 直下式的背光而言， LED 電流在 0.17A~0.22A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.81A/3=0.27A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

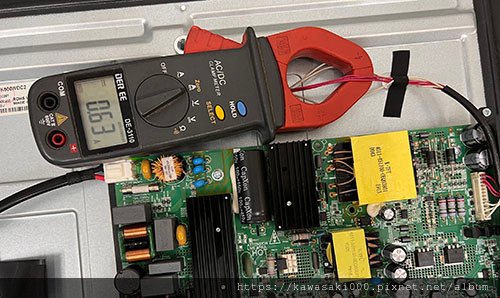

調降之後的電流約為 0.63/3=0.21A，已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL40

note:

Rs = 2.7 * 6 ->  (2.7 * 4) // 4.7
