TOSHIBA 東芝 55" 液晶電視 55U6840VS。

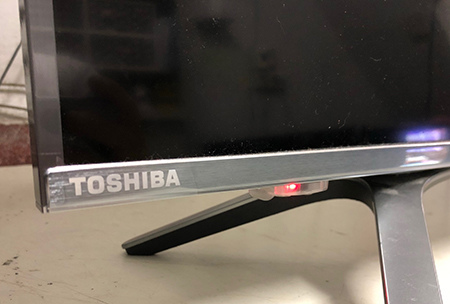

主訴症狀：不能開機，通電之後只見電源指示燈一閃一滅，無論按鍵或是遙控都沒有作用。

電視背面的銘板與型號：

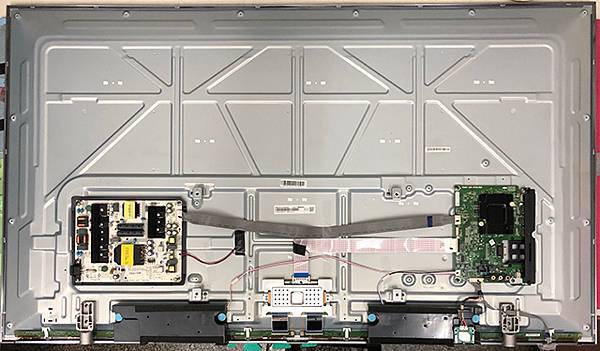

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

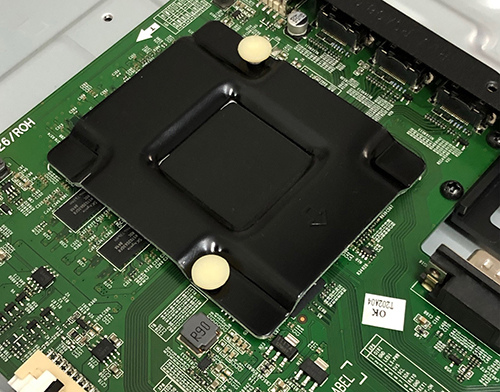

核心處理晶片與周邊電路

電源板，提供全機所需的各種電力。

電源 DC 輸出端：

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

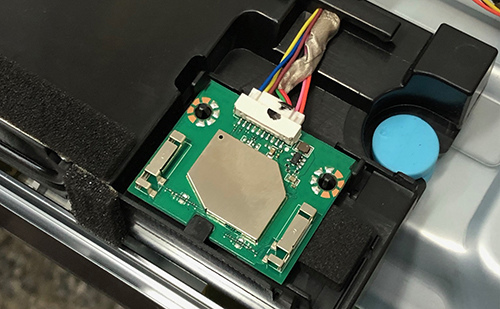

內建的 WiFi 無線上網模組

既然開不了機，首先要檢查的就是電源板的供電狀況。

這片電源板的 +5V 待機電壓與 +12V 使用的是同一組驅動。背光驅動則另成一個系統。

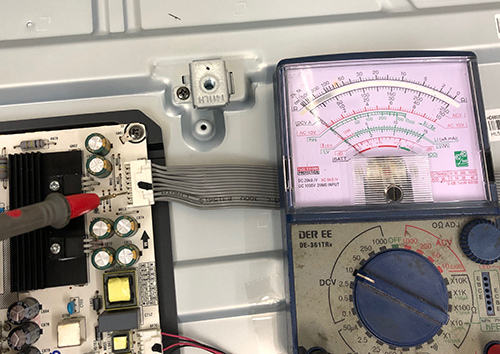

測量之下 +5V 上下跳動，恰與電源指示燈的明滅相對應。+12V 則完全沒有電壓。

看來故障的範圍相當明顯。

將燒毀與老化的元件更換為新品，電源恢復了，可以正常開機了，聲音、影像也恢復正常了。

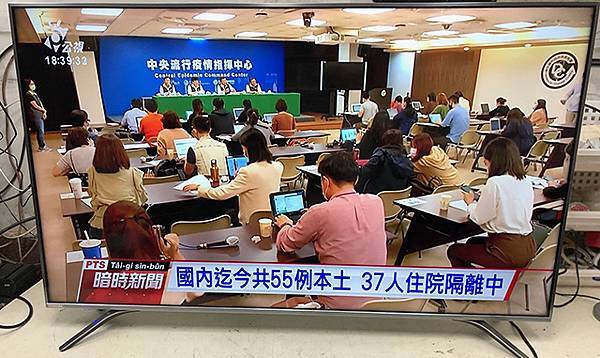

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB30

note:

Audio MLCC NG
