禾聯 42" 液晶電視 HD-42Z59。

主訴症狀：初期畫面上有部分區域特別地暗，到後來越來越嚴重，暗掉的部分越來越多，甚至開機後的畫面就是一整個黑。

以上圖來說，可以看得出畫面右半邊明顯比左半邊暗得許多。

我們再切換到無信號的藍屏畫面來看得更仔細一些。

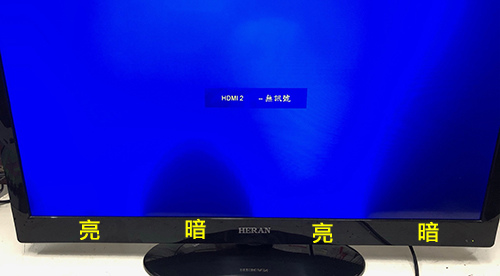

畫面的下方，可以明顯看出明亮與黑暗的區間。

其實這台液晶的背光燈條就設置在螢幕的下方，燈條有點亮的地方，對應的畫面也是亮的。相對的燈條熄滅的部分，對應的畫面自然就暗掉了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

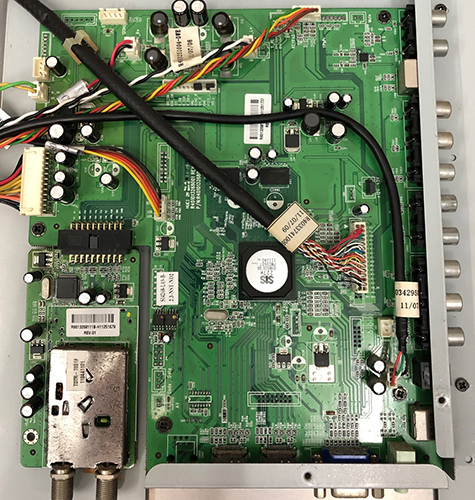

主板，又稱為「驅動板」

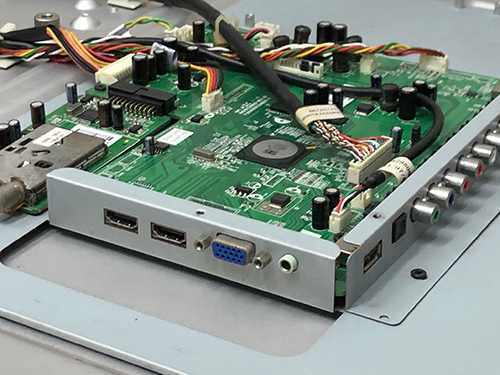

機身後方的各式信號輸入埠：

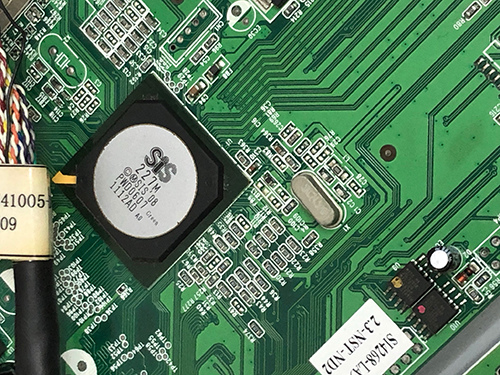

核心處理晶片與周邊電路

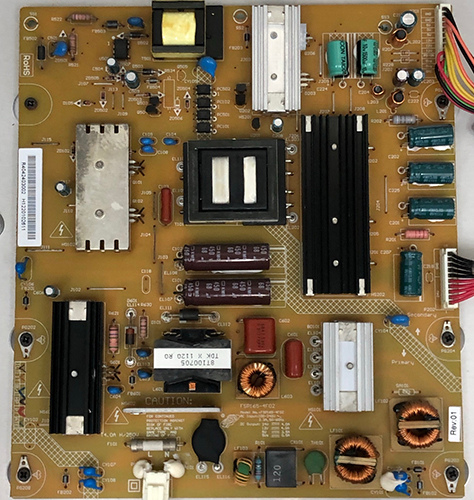

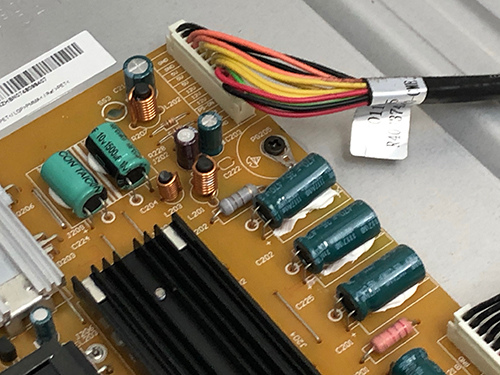

電源板，負責供應全機所需的各種電力

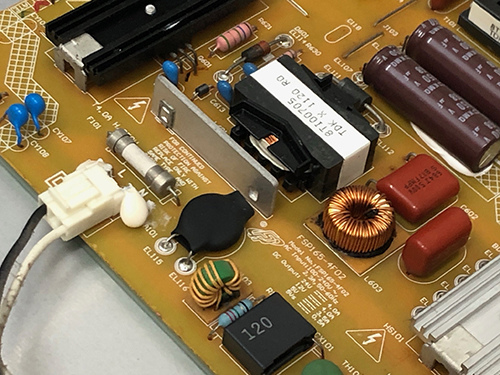

AC 電源輸入端：

DC 電源輸出端：

升壓恆流板，負責驅動燈箱中的 LED 背光元件。

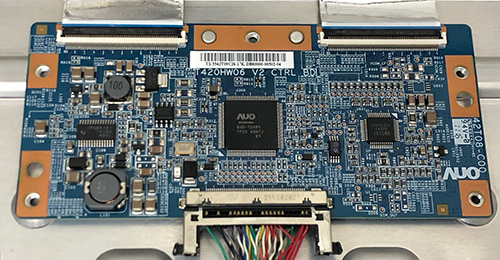

邏輯板：

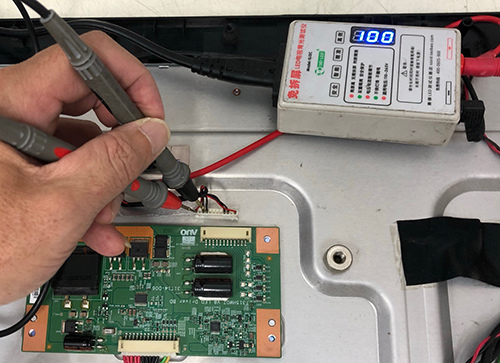

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

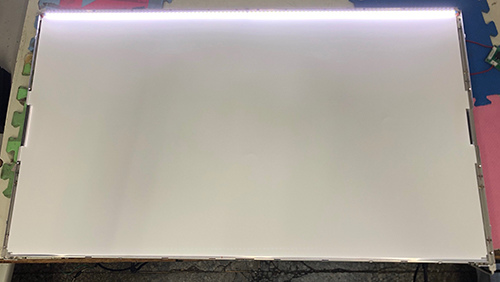

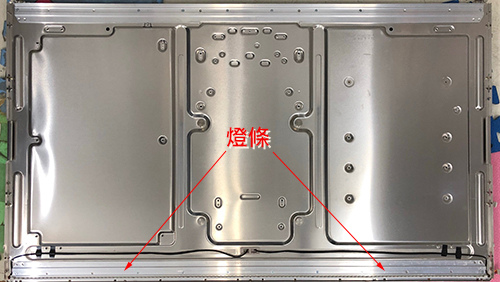

位於燈箱底部的燈條，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，下方單側發光。
• 燈條分為左右 2 支，長度皆為 470mm
• 每支燈條有  60 顆 LED，分為 2 段，每段 30 顆
• LED 顆粒規格：5630 / 3V

首先我們試著將燈條點亮看看。

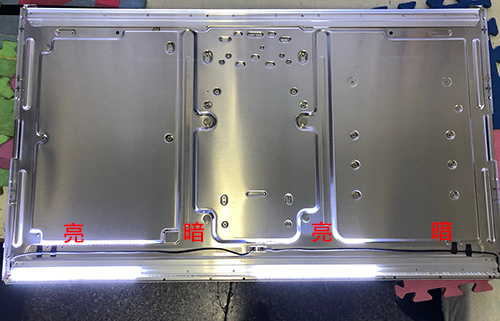

位於燈箱底部的燈條，其中有兩段點亮，還有兩段是熄滅的，剛好符合故障畫面的狀態，

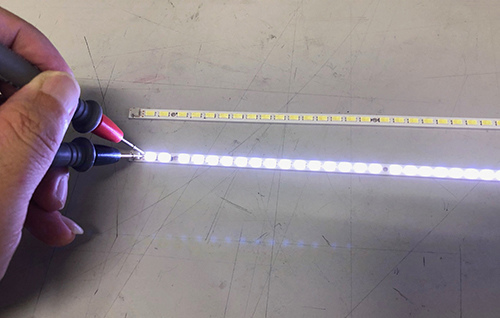

拆解下來的燈條，可以逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

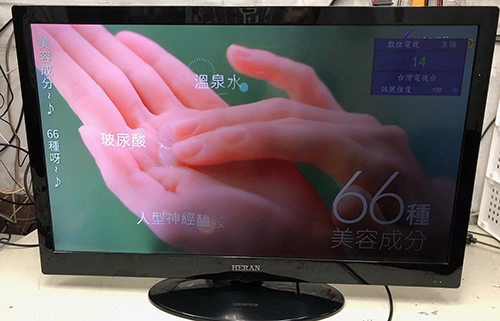

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL33
