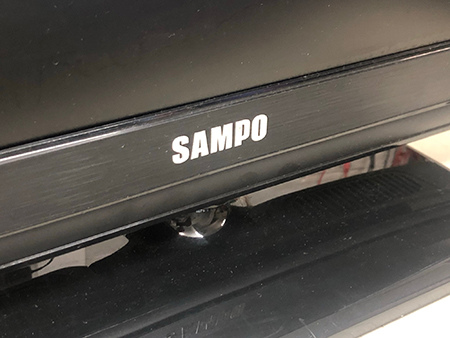

SAMPO 聲寶 42" 液晶電視 EM-24ST15D。
主訴症狀：初期的時候，開機看到一半就自動斷電。到後來更嚴重，連開機也開不了，無論按鍵或是遙控都沒有作用。

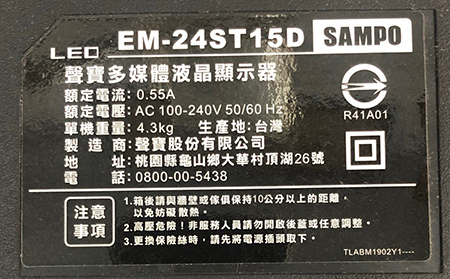

電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：

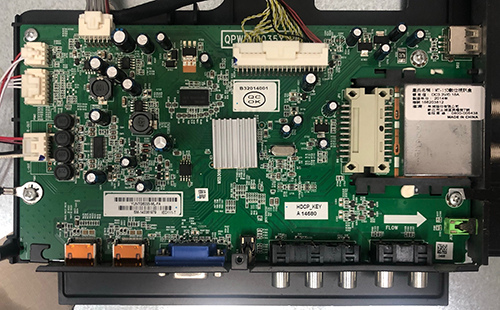

主板，又稱「驅動板」

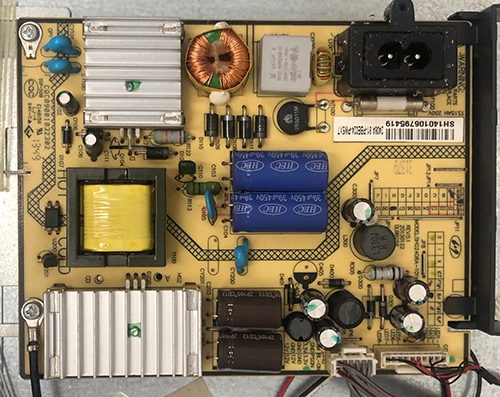

電源板，提供全機所需的各種電力。

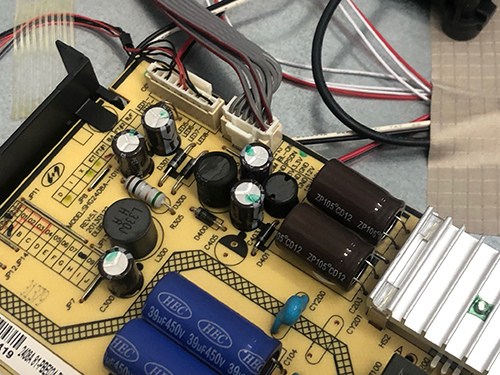

電源 LED 驅動與 DC 輸出端：

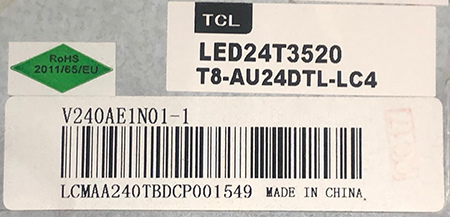

面板型號：

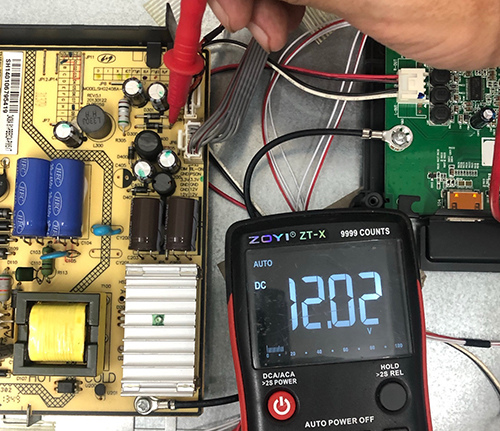

既然不能開機，那麼就測量電源板的輸出是否正常。
這片電源板很單純，輸出只有一個 +12V。

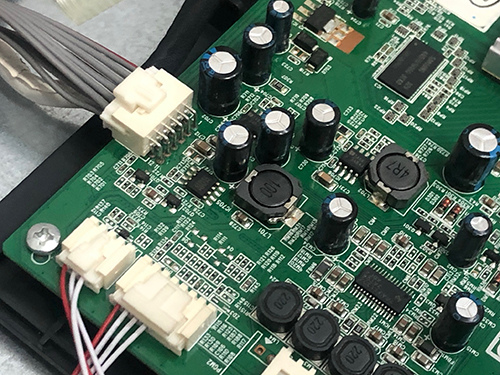

+12V 輸出看來還算正常。這電壓送到主板之後，再經由各個 DC-DC 轉換器，轉換出 +5V、+3.3V 等系統送需要的各式電壓。
將老化與燒毀的零件更換為新品之後，可以順利開機了，使用中也不再斷電了。

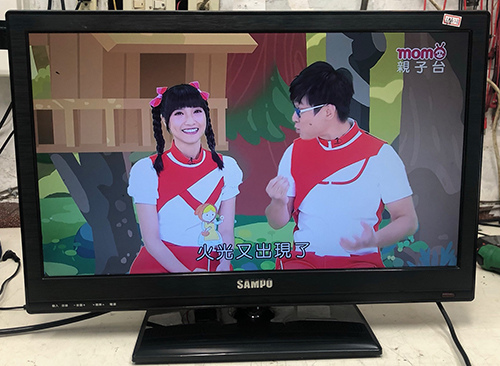

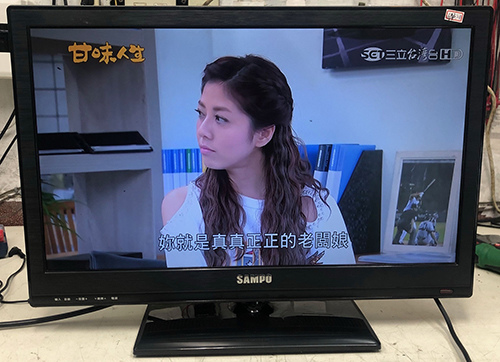

完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： MB21
note:
DC-DC/5V NG
