BENQ 液晶電視 VH4246 與 VH3243，症狀為開機後影像正常，但是就是沒聲音。
這款電視，其他廠牌也有貼牌，所以在此也一併討論。

這一系列的電視，年代久了之後，最常發生的幾種毛病如下：

1. 無聲
2. 畫面油畫
3. 開機遲鈍、不易開機
4. 不定時自動關機

本機正面照：

電視型號與銘版：

打開電視機後蓋：

高壓板，提供機箱背光所需的燈管高壓。

其次為電源板，供給全機所需要的電力。

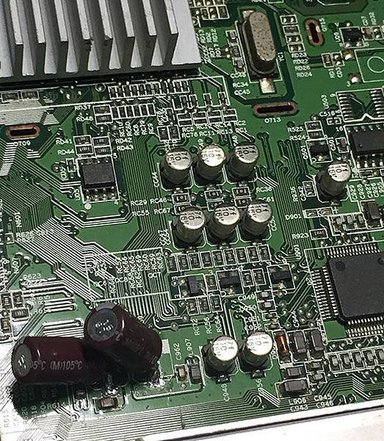

主板，也是這次故障的主角。

這主板上很多小小的圓筒貼片型的小電容，時間久了就會退化，容量衰減。
有的甚至連電解液都流出來了。

最近拿到一個小玩具，在線上就可以直接測量電容的內阻。

以一顆「健康」的電容而言，它的內阻應該只有0點幾歐姆以下而已，而這塊板子上的 10u/16V 小電容，隨便一顆都是數十歐姆以上，所以被換掉也只是剛好而已。

所幸的是，損壞的不是那種已經停產或是很稀有昂貴的材料零件，麻煩的是幾乎全部都要換掉。
原先的肇事元兇是電解電容，我的習慣工法是換成 MLCC 電容。

和電解電容相比，在這裡 MLCC 電容有以下的優點：

1. 品質穩定，不會再有電解質揮發的問題。
2. 對於溫度的忍受度也比較高。
3. 體積輕巧，易於施工。
4. 無極性

電容換完之後，也要將整片板子用清潔劑洗乾淨、烘乾。以避免殘留的電解液繼續侵蝕電路板。

如果電容確實更換完畢，聲音也該會跑出來了。

完修畫面：

完成後開機測試 24小時，確認沒有其他問題，便可以請客戶帶回去了。

這次的維修，材料費其實不會很貴。只是零件的換修很繁瑣。一片板子要更換數十顆電容。

維修編號： AU27
