SONY 液晶電視 KLV-32V4000，主訴症狀：聲音、各部分動作都正常，唯獨畫面上的影像出現白化、泛黑或是類似油畫的現象。

所謂的「油畫」，指得是影像中一些原本應當平滑漸變的部分，產生色階分明的分界，甚至變成不正常的顏色。

甚至所伴隨的是，整個畫面變白、變黑，或是變得黯淡。

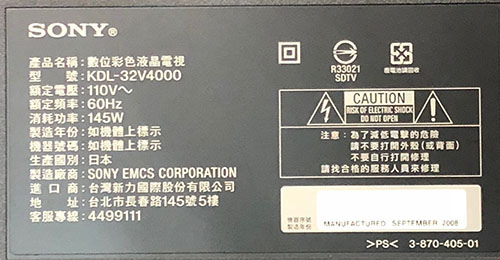

電視背面的銘板與型號：

如果工程人員來看，說這是：「面板壞了！」其實也不必太過悲觀，因為嚴格來說，這只是維修界常見的面板附屬電路故障。而且這個年代的奇美、友達面板，使用5~8年後都會發生這樣的毛病，算是很常見的通例。

打開背蓋後，可以看到整機的架構。

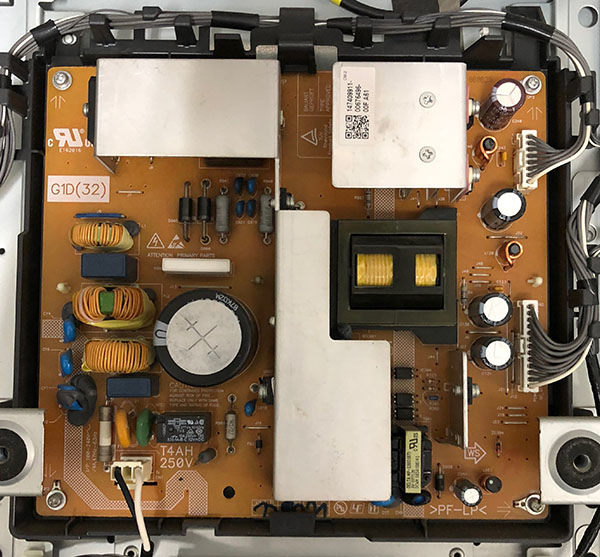

電源板，提供全幾各部分所需的電力。

主板，也就是整機的運作核心。

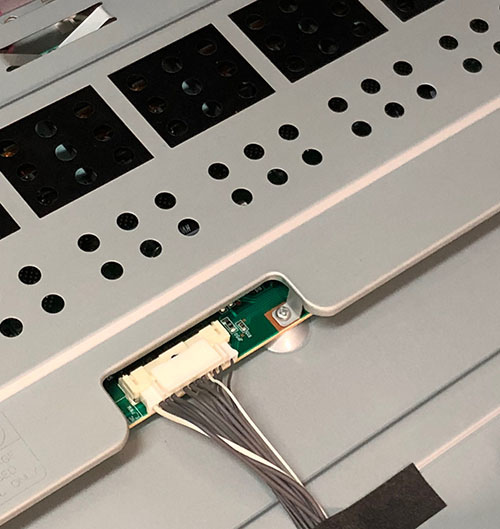

LVDS輸出端特寫

高壓板，用以驅動燈箱中的CCFL背光燈管。

從邏輯板推斷，所使用的面板是台灣奇美的 V315B1。

邏輯板中負責色階管理的電路，通稱為 Gamma 線路，它是用來描述液晶在光電轉換當中，輸入電壓與遮蔽率之間的關係曲線。

將燒毀的零件更換為新品，螢幕的色階就恢復正常了。

即使電路完修，開機之後還是要對影像選單做一些確認與調整。因為在這油畫現象的初期，使用者往往會藉由畫面選單，調整影像的亮度、對比、色調等等。一旦全機恢復正常標準之後，也要將這些原先可能被調亂的部分修正回來。

經過 24小時連續測試之後，確認影像與功能都正常，便可通知客人領回了。

維修編號：T24
