三星 58" 液晶電視 UA58RU7100W。

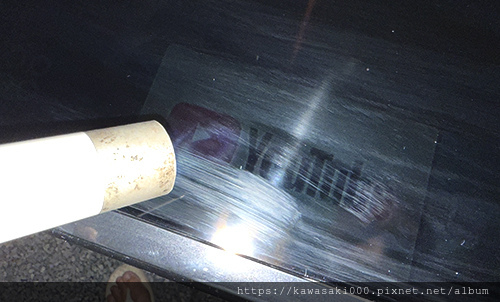

主訴症狀：開機之後，畫面一整個黑，只有聲音還正常。此時如果以手電筒照射螢幕，隱約還可以看到淡淡的影像。
確認畫面還有影像，這部份很重要。畢竟整個畫面什麼都看不到，已知的線索已經很少了。面板壞了、背光沒了，各種原因都有可能。然而假使還能看到淡淡的影像，這就表示面板的工作正常，接下來就只剩背光的問題要排除了。

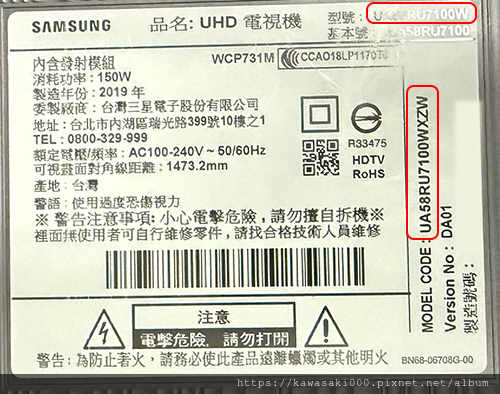

電視背面的銘板與型號：

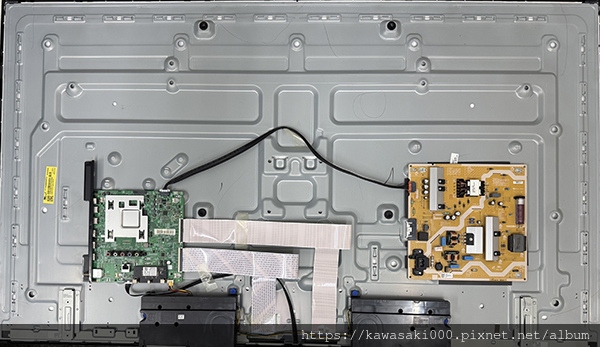

打開電視後蓋，可以看到全機的架構：
三星近期的電視，機構都有個有趣的特點，那就是全機幾乎沒有幾顆螺絲。以後蓋而言，它是以倒鉤扣在燈箱後的鋼絲上，從外觀一下子還真看不出可以從哪裡下手拆解，因此拆解工作的本身也是個相當的挑戰。
主板，又稱「驅動板」

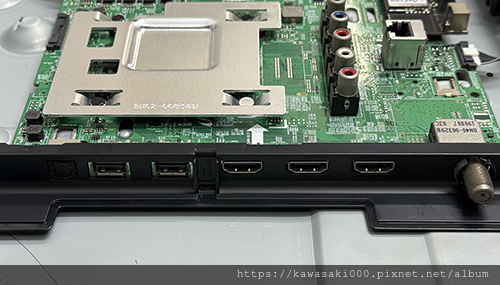

機身側邊的各式信號輸入埠：

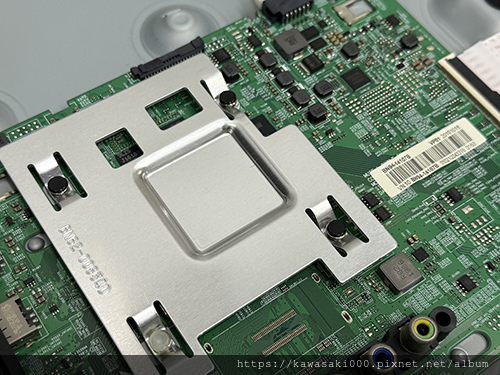

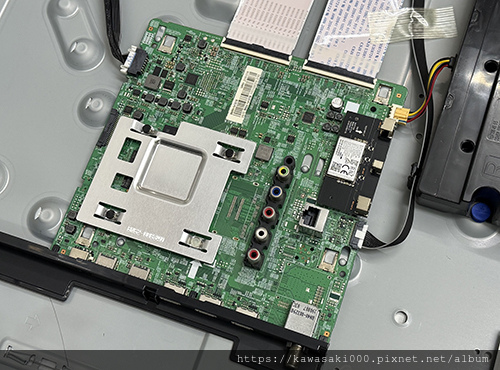

核心晶片與周邊電路

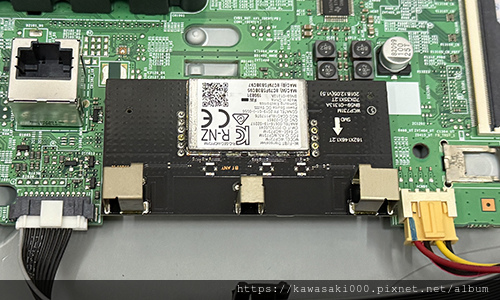

內建的WiFi 無線上網模組﹔

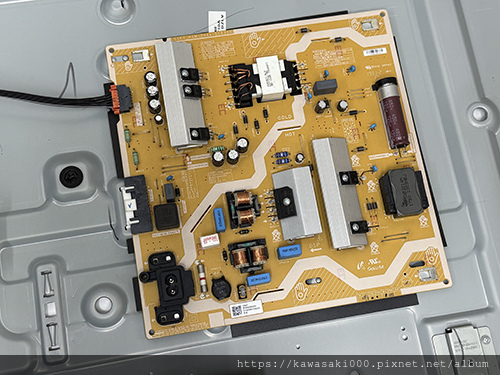

電源板，提供全機所需的各種電力。

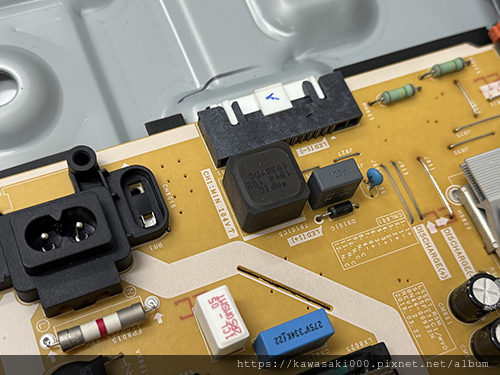

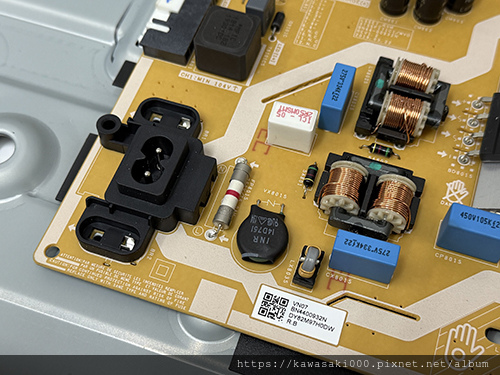

電源 AC 輸入端：

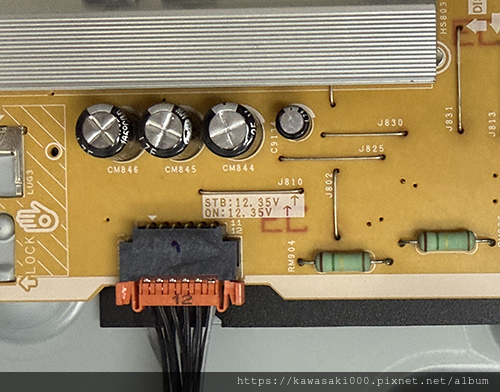

電源 DC 輸出端。
昇壓恆流電路，用以驅動燈箱內的 LED 背光模組。
面板料號：CY-NN058HGNV2H，越南製
內部大致檢視完畢，接下來便開始進行檢測與解析。
既然沒有背光，那麼背光的工作分為兩個部分，一個是燈箱內的 LED 發光模組，另一個則是驅動背光的恆流電路。
從「沒有背光」這方面來看，有一些跡象可以預先判斷哪部分出問題的可能性比較大﹔
一、如果一開始只有部分區域比較暗，那麼部分燈條損毀的可能性比較大，因為燈箱內的燈條是有分段的。一段燒斷了、不亮了，其他段還是會繼續點亮。

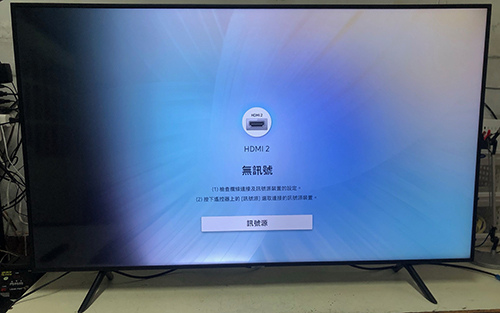

以上圖而言（非本機），底下的燈條分為四段，最左邊一段燒壞了，其他三段仍然還會亮著。
二、如果一開始就是一整個黑，沒有分段暗掉，那麼驅動電路故障的機會比較高。因為燈條要一起燒斷的機會，並沒有那麼高。

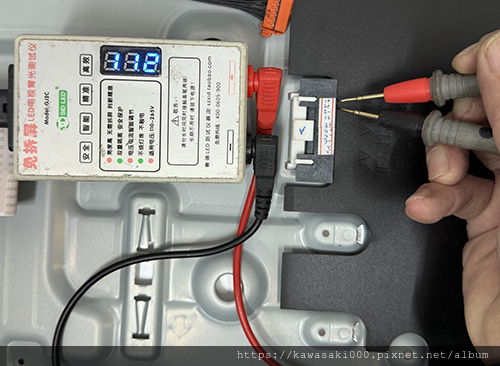

開機之後，我們逐一檢測各段燈條的導通與亮度，發現基本上還算正常。
那麼看起來，就是驅動電路沒有輸出了。
檢視電源板，我們也發現板上有些可疑的故障點。
三星電視的電源板，經常會碰到一些通病，那就是跳線、接腳從彎折處開始鏽蝕導致斷裂，從外觀不見得看得出來，用電錶測試導通才能確認。

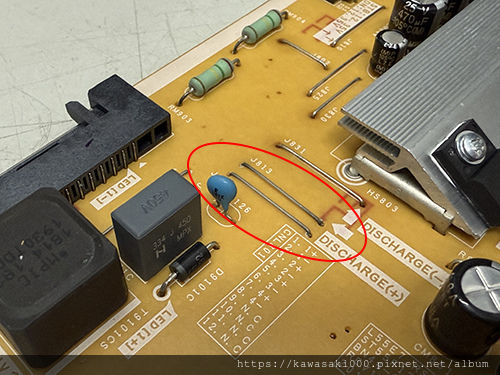

以上圖而言，可以看到有些跳線從彎折處開始冒出綠色的銅鏽，電錶測下去發現果然是斷的。
為了保險起見，將鏽蝕較嚴重的跳線全部更換為新品，至於其他只是輕微鏽蝕的，還是予以清除銅鏽、上油處理，以減緩將來鏽蝕的速度。
新換的線材改用銅線，沒甚麼特別的理由，只是為了容易辨識而已，以別於原來的銀白線。
接下來背光燈條來電了，電視的聲音、影像也恢復正常了。

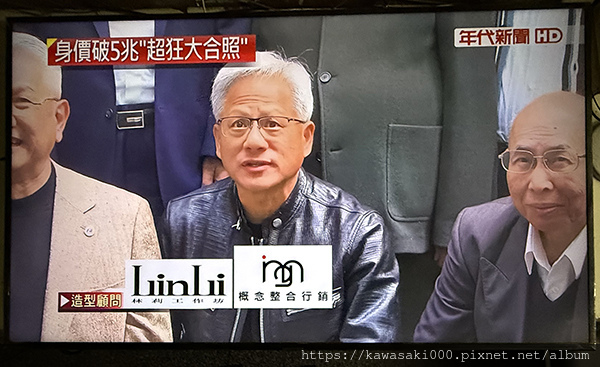

完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P30
