國際牌 43" 液晶電視  TH-43E410W。

主訴症狀：通電之後無法開機，不論是遙控器或是電視上的按鍵都沒有反應，而且電源燈還會規律性地一次閃一下紅燈。

當電視通電之後，首先會執行一系列的自我檢測。如果發現有什麼不尋常的狀況，就會將故障部位以閃燈的方式顯現出來，以便於維修人員進行判讀，這就稱之為「故障碼」(Error code)。

從 Panasonic 原廠的服務手冊得知，電源燈一次閃一下紅燈，很可能是「背光」的問題。

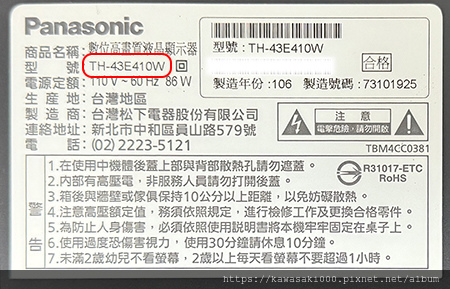

電視背後的銘版與型號:

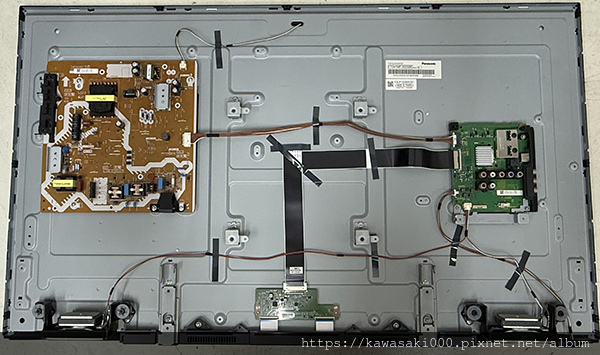

打開電視後蓋，可以看到全機的架構。

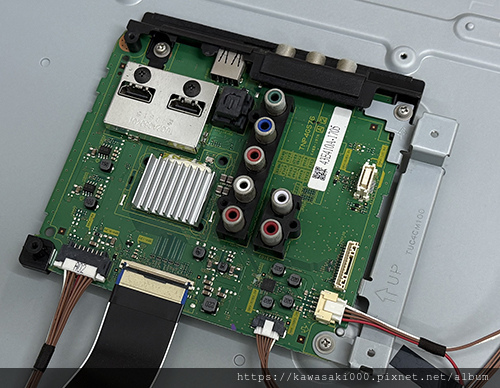

主板，又稱為「驅動板」。

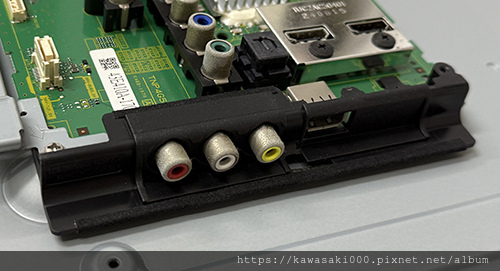

機身後方的各式信號輸入埠

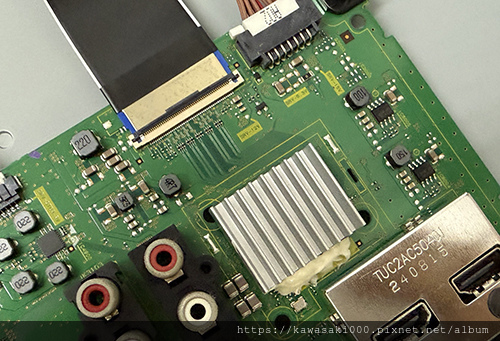

核心處理器與周邊電路

升壓恆流電路，用以驅動燈箱中的 LED 背光元件。

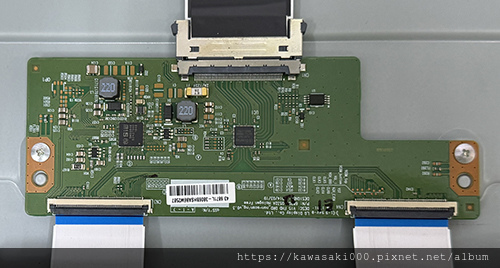

邏輯板：

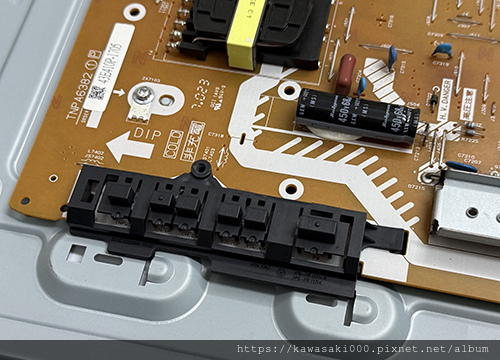

電視背面的按鍵，直接做在電源板上頭，相較於其他品牌，算是較為獨樹一格的設計。

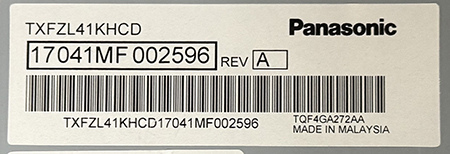

面板的產地是，嗯....... 馬來西亞

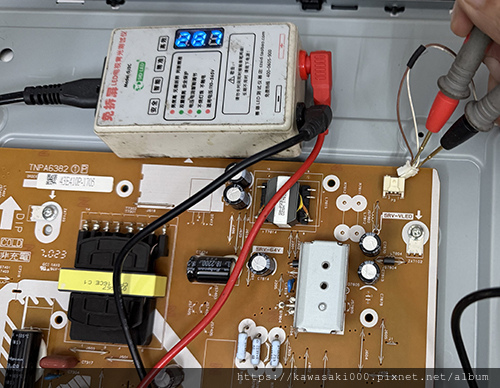

從外部進行測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

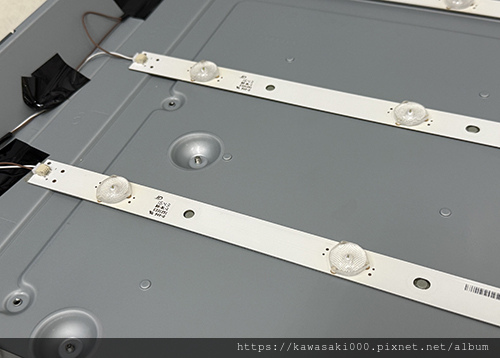

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• 燈條長度：85cm
• LED 共 40 顆，分為 5 支燈條，每支燈條上有 8 顆 LED
• LED 工作電壓：3V

利用測試器，可以逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

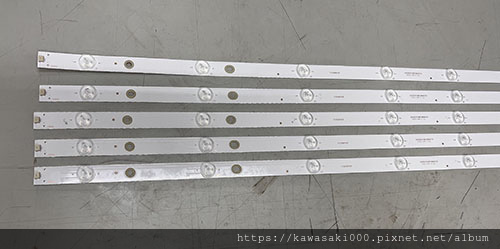

準備好全新的燈條：

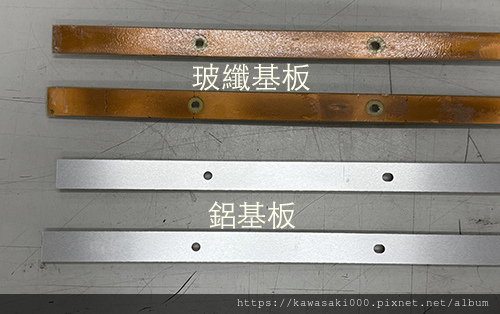

新型燈條（下）為鋁基板材質，比玻纖基板的原燈條（上），散熱效果更為優異，理應也更為耐用。

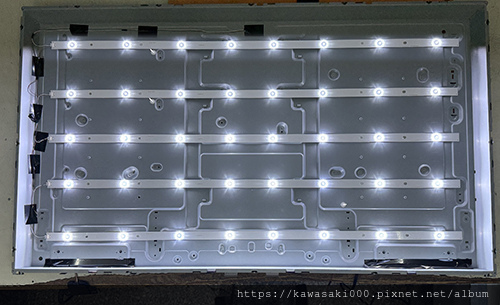

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，可以正常開機了，電源燈也不閃了，影像也恢復正常了。

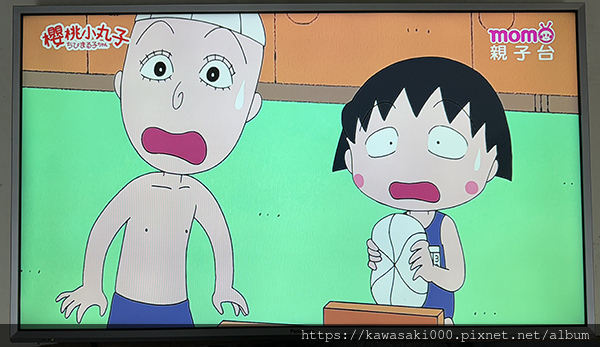

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL34
