三星 48" 液晶電視 UA48J6200。
主訴症狀：畫面上出現好幾十元硬幣般大小，而且排列整齊的光球亮點。而且還會越來越多。

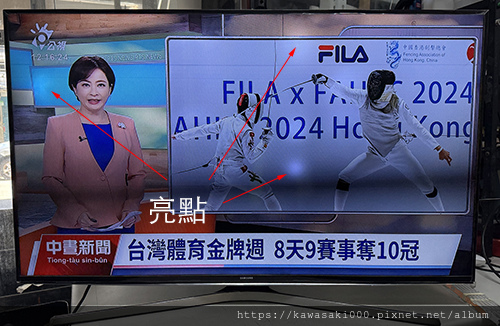

以上圖來看，在電視觀賞當中，會發現螢幕上有個點總是特別地亮。
更糟糕的是，這情況還會繼續劣化，從一個燈變成兩個燈、三個燈、四個燈...，一直增加下去。
往好處想，至少不是面板掛了，這表示修復的機會很大。

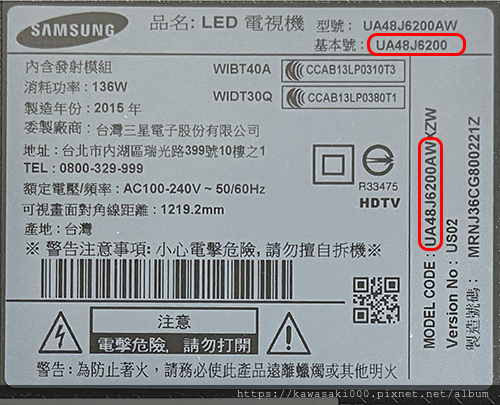

電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：

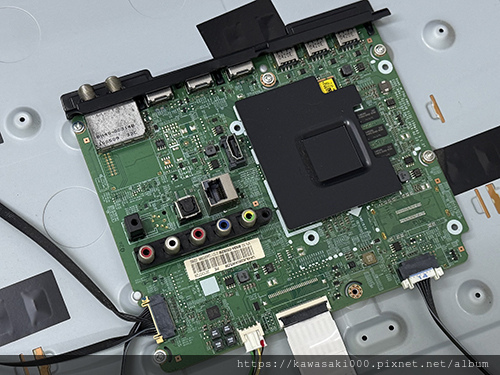

主板，又稱為「驅動板」

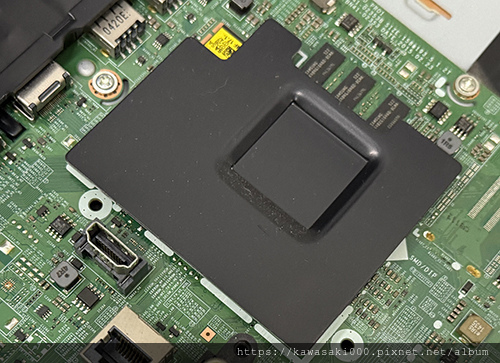

核心處理晶片與周邊電路﹔

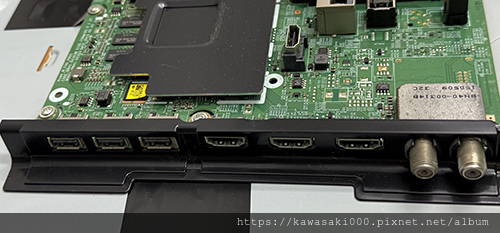

機身側面的各式信號輸入埠：

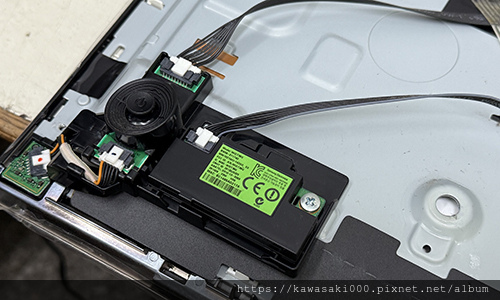

機身後方的搖桿與內建的 WiFi 無線上網模組。

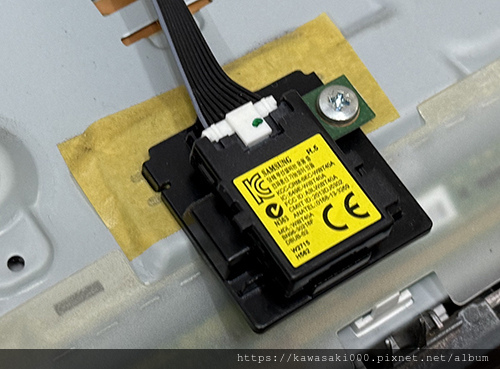

內建藍芽通訊模組﹔

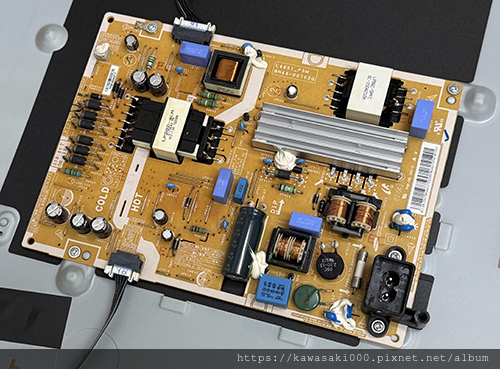

電源板，負責供應全機所需的各種電力

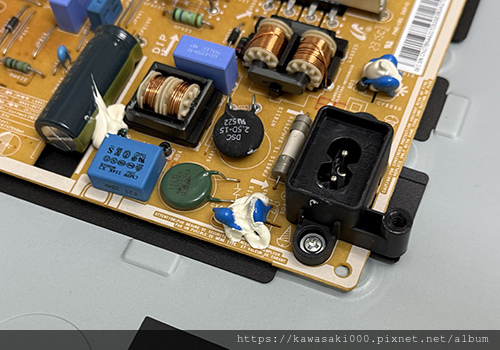

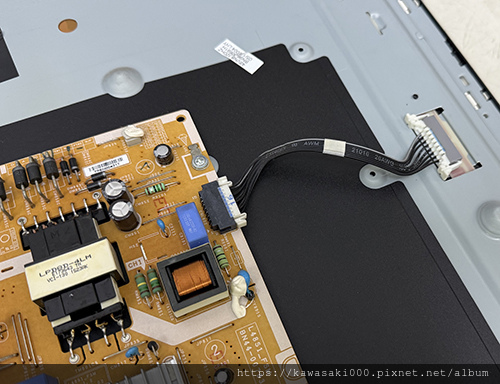

AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

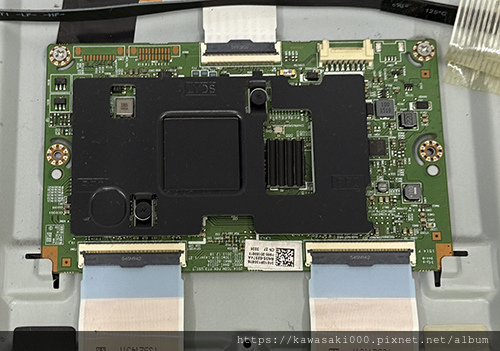

邏輯板：

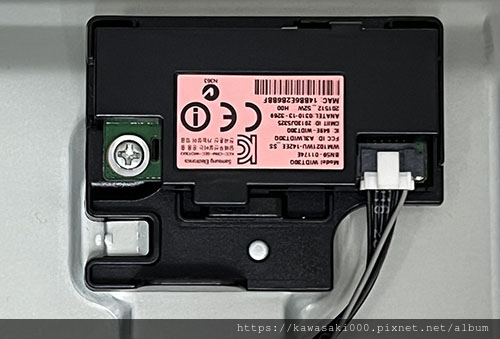

內建的 WiFi 無線上網模組。

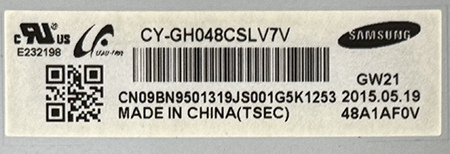

面板是三星大陸廠出的 CY-GH048CSLV7V 面板：
進一步打開燈箱，將面板和擴散片小心移開，便可看到燈箱裡的背光元件。

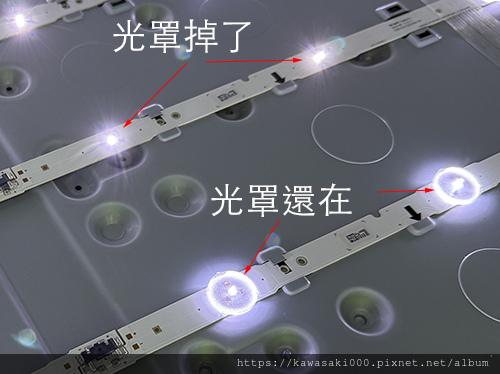

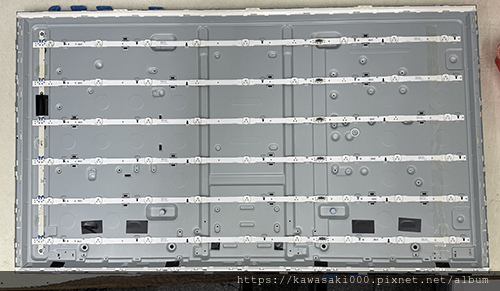

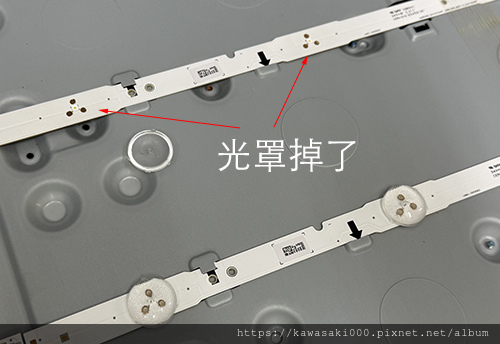

燈箱中有 6 支燈條，每支燈條上有 9 顆 LED。同時也可以發現到，故障畫面上對應位置的 LED，光罩果然掉下來了。
試著將燈箱點亮來看看。
同樣都會發光，但是因為少了光罩的折射效果，原本應當往側面擴散開來的光線，變成直直地往前投射屏幕上，就成了你所看到的光球了。
修復方式很單純，將掉落的光罩逐一黏回去，就可以了。
至於那些還沒掉下來的光罩，其實也都已經是搖搖欲墜了，所以也趁這機會重新補強，免得以後陸陸續續又跟著掉下來。

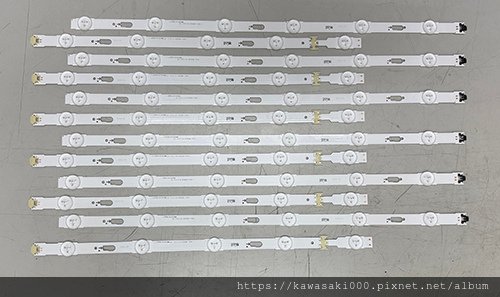

全新的燈條也備用在旁邊，如果 LED 的狀況不佳，乾脆趁這機會將燈條全部更新。

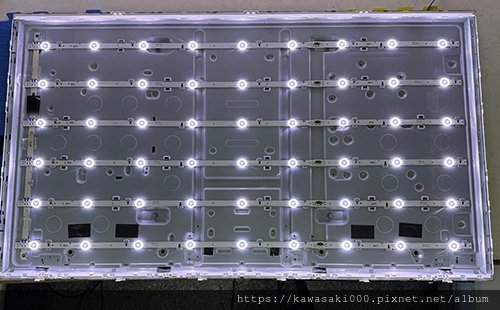

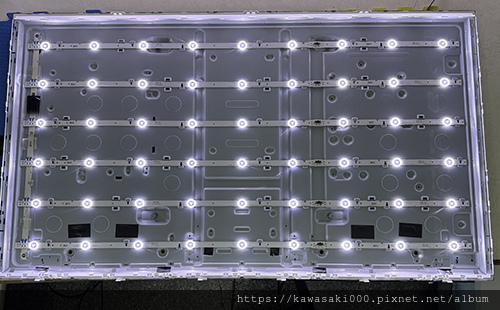

完成之後，排列整齊的光罩，點亮測試。
接著將燈箱、機體重組回去。

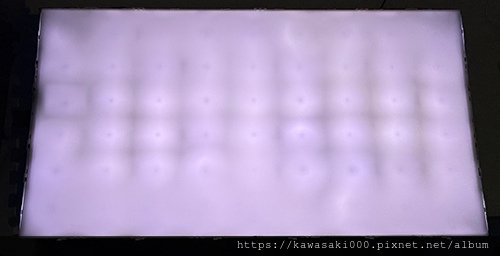

當擴散片裝回去的時候，再次點亮燈箱的點亮檢視。這是為了確保光罩沒有黏歪了。如果有偏移，這時就可以看出明顯不均勻的光圈。

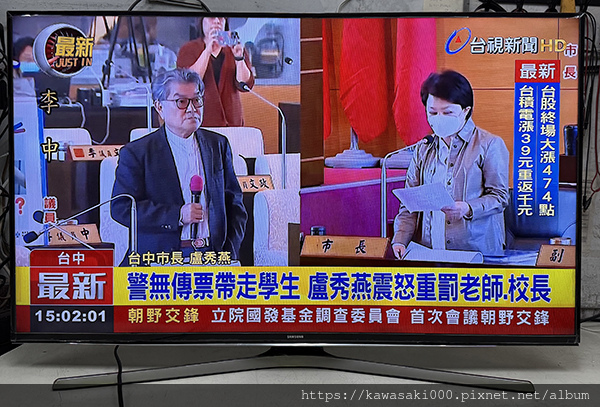

將機體重新組裝回去，光球消失了，影像也恢復正常了。

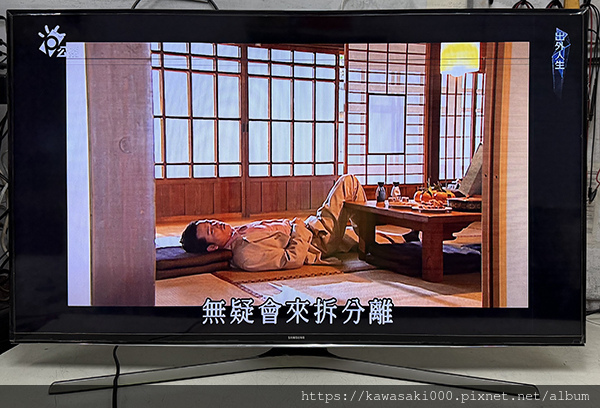

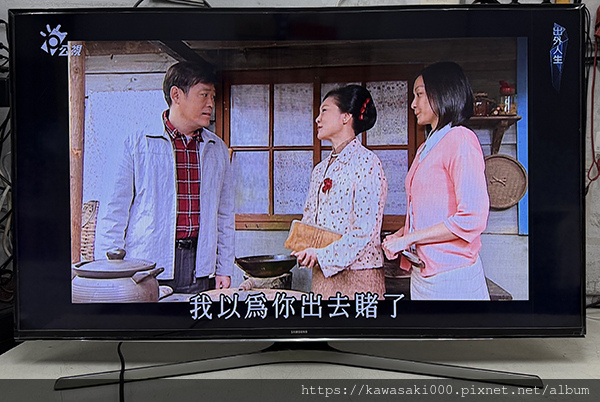

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號：BM32
note:
Check panel's status may be not good
