三星 40" 液晶電視 UA40MU6103W。
主訴症狀：根據機主的描述，電視機才看到一半，聽到電視內部「嚓!」的一聲小爆炸。然後就整個不動了，連指示燈也沒有反應。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身後方的各式信號輸入埠：
核心晶片與周邊電路
機身背面的十字按鈕
內建的 WiFi 無線上網模組。
電源板，提供全機所需的各種電力。
電源 AC 輸入端：
昇壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

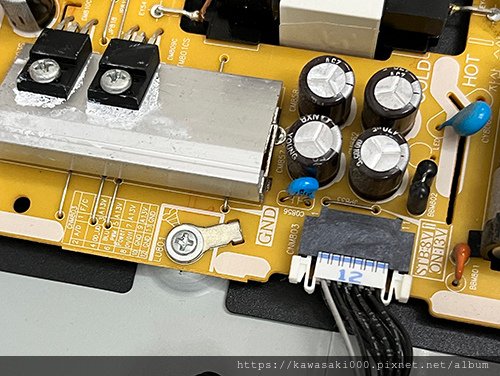

電源 DC 輸出端，旁邊已經標示出各個接腳的功能。
在瀏覽全機的過程當中，以目視就可以看到故障的癥結點了。
在電源板上的一處，可以看到很明顯類似燻黑的痕跡。
看起來有些觸目驚心，跟這電視一開始發病時所發出的爆炸聲聯想在一起，難道這電源板已經「炸」開了嗎？
換個角度看看。
說穿了，就是這「藍色小藥丸」惹的禍。看似焦黑的部分，其實是這藍色小藥丸炸開之後，從裡頭爆漿噴出來的化學物質，清洗掉就可以了。
這藍色小藥丸其實是個高壓小電容，經常被應用在開關晶體的輸出端，用來吸收湧浪電流以保護晶體。諷刺的是，很多時候晶體沒事，反倒因為它的自爆，把它要保護的對象給一起拖下水了。
看這小電容所在的位置，是位於 APFC 功率因素校正電路的旁邊，這麼一炸，應該牽連到附近相關的電路。幸好主保險絲也適時斷開了，延燒範圍才沒有繼續擴大。
將燒毀與老化的零件更換為新品，並將全板重新清洗，以避免殘餘化學物質繼續腐蝕基板。
更換完成之後通電，電源燈亮了。開機之後測量 APFC 的輸出電壓。
APFC輸出只要是在 380V~400V 之間都算正常，在這裡測得電壓為 389V，表示 APFC 有成功修復。
將全機組裝回去，供電恢復了，影像、聲音也恢復正常了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P26
