SONY 42" 液晶電視 KDL-42W700B。
主訴症狀：按下開機鍵之後，電源燈先是亮白燈，隨即熄滅，接著規律性地連續一次閃3下紅燈，就這麼進不了開機畫面。
一些較為新型的電視，當生故障時，往往會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。
根據 Sony 官方所提供的資料，以下為 SONY 其他機型的閃燈指示，姑且就當作參考吧：
閃爍2次 → 主電源
閃爍3次 → DC , Audio , PENEL電源.... （眾說紛紜ing）
閃爍4次 → 背光.
閃爍5次 → Tcon
閃爍6次 → 背光
閃爍7次 → 溫度保護
接著就來進行解析吧！
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
機身後方的各式信號輸入埠：

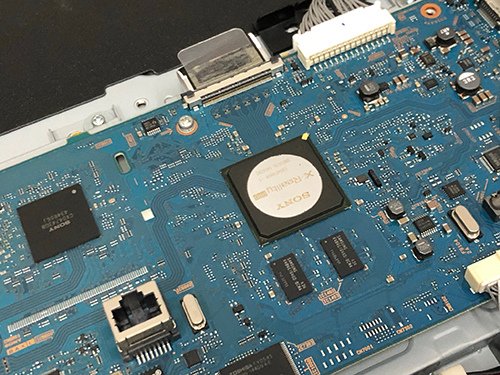

核心晶片與周邊電路
信號處理板
PI 板 (Power-inverter)，提供全機所需的各種電力，以及驅動燈箱中的 LED 背光模組。
這台液晶所使用的電源，是從外部的變壓器送入 +19.5V 的直流電壓，進到 PI 板之後，一方面轉換成各種電壓供給各部分電路使用，另一方面也驅動燈箱中的 LED 背光模組。
從以上的所整理的閃燈列表，看得有些讓人覺得迷茫。畢竟這些都是從網路上七拼八湊，就轉了好幾手的資料。
幾經波折之後，總算在主板上找到故障點了。
將損毀的零件更換為新品之後，電源燈不再閃了，可以進入開機畫面了。
影像、聲音也正常了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： MB32
note:
SiL9589 NG
