國際牌 55" 液晶電視 TH-55FX7000W。

主訴症狀：開機之後聲音正常，但是螢幕上完全沒有任何的影像。

開機之後進一步檢視，發現面板的後方有背光，應當是由下方的的條發射出光線。

看起來不妙，有背光還沒有畫面，那就表示是面板沒有成像。

最近各廠家的面板壞得不少，姑且就做最後的嘗試，看看有沒有可能是周邊電路的問題。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身側邊的各式信號輸入埠：

核心晶片與周邊電路

電源板，提供全機所需的各種電力。

電源 AC 輸入端：

昇壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

邏輯板：

內建的 WiFi 無線上網模組:

內部大致檢視完畢，接下來便開始進行檢測與解析。

既然面板沒有動作，那麼先來看看邏輯板是否有工作電壓。

在正常狀態之下，主機板必須提供一個 +12V 的電壓給邏輯板。在這裡則沒有測得任何的電壓。

看來故障點很明確了，就是主機板沒有+12V 的電壓輸出給邏輯板。為什麼會這樣呢? 也許是面板老化，需要更多的供電，也許是製程、用料不良，也許是供電耐受度不足。

在沒有釐清原因之前，先別貿然修復，否則也只是讓電路再燒一次而已。

將故障電路與周邊修復並更換為新品之後，邏輯板恢復供電了，影像、聲音也恢復正常了。

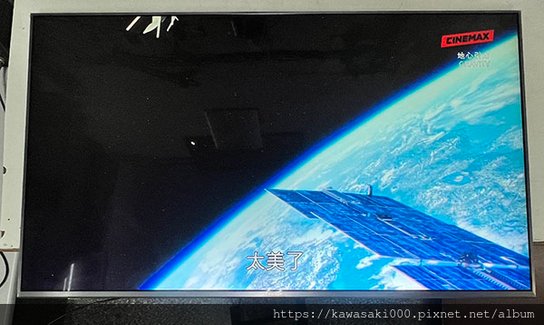

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB35

note:

PNL_Power -> 2596
