禾聯 58" 液晶電視 58-C2UC1。

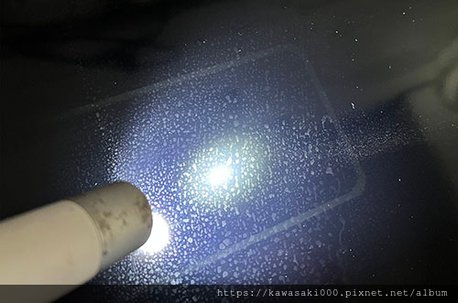

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
DC 電源輸出端：
恆流板，負責驅動燈箱中的 LED 背光元件。
面板料號： V580HJ1-LE6，緯創生產
從外部逐一測試，發現燈箱內的 LED 的狀況還好。
進一步檢測，發現恆流板根本沒有電ˋ壓輸入。
看來故障點有比較明確了，電源板沒有供電給恆流板，自然就沒有背光了。
這塊電源板的輸出比較單純，總共有兩組輸出，一個是+12V，負責主板的供電，另一組則是 +24V，負責背光的供電。
進一步檢視 +24V 的線路，發現有幾棵電解質電容已經腫起來了，雖然不是主因，但也必須更換為新品。
將 +24V 供電修復之後，恆流板也開始供電了，背光也恢復了，影像、聲音也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL30
note:
APFC outout insufficient
