JVC 55" 液晶電視 55E。

主訴症狀：通電之後完全˙無法開機，電源燈也不亮，無論按下按鍵或是要控器都沒有反應。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

DC 電源輸入端，周邊還有許多的 DC-DC 轉換電路。

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

全機大致檢視過一遍，接下來便開始進行測試與解析。

既然連電源燈也沒有反應，那麼首先就先來測量看看，電源板有沒有正常供電。

電源板的輸出相當簡單，除了驅動背光 LED 之外，就只有輸出一個+19V 給主板。

測試的結果發現，電源板的輸出相當正常。

那麼問題就應該是在主板上了。

從電源板送過來的 +19V，經過好幾組 DC-DC 轉換電路，將她傳換為 12V、5V、3.3V、1.2V 等各種的電壓，以供不同的部位使用。

將燒毀與老化的零件更換為新品之後，主板就可以正常工作了，也可以正常開機了。影像、聲音也恢復正常了。

將機體重新組裝回去，背光恢復了，影像也恢復正常了。

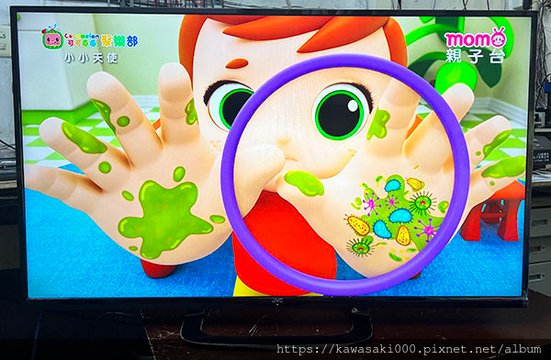

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL28

note:

UP21-LP12 LP13 : 5.2V

UP20-LP10 LP1 : 12V
