BENQ 37" 液晶電視 E37-5500。

主訴症狀：可正常開機，但是開機後畫面一整個黑，只有聲音沒有影像。

簡單來說，這現象大多是背光的問題。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板：

信號輸入與接收器：

電源輸入與聲音放大：

電源/恆流一體板，提供全機所需的各種電力，並驅動燈箱內的 LED 背光陣列：

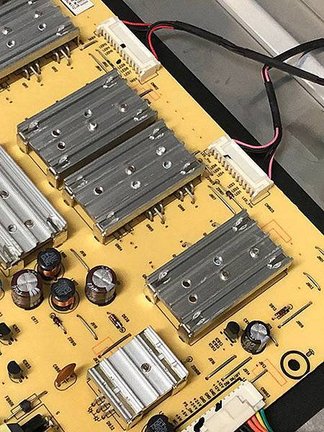

恆流電路特寫。

面板是友達台灣場製造的 T370HW04 FullHD 面板。

初步判定是背光故障，那麼接下來就要界定出問題是出在恆流板，或是燈箱中的 LED 發光模組。

從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常，因此才會進入保護狀態，將整個背光關閉掉了。

小心翼翼地依序移開框架、面板、擴散片、導光板，便可以看到完整的燈箱內部。

利用測試器，可以逐條、逐段、逐顆地找出不正常的 LED。

這燈箱的 LED 燈條規格如下：

側投式背光
上下各兩支燈條
每支燈條內有 2 段 LED 燈串
每串各以 22顆 LED 串聯組成
LED 工作電壓 3V

將故障的燈條修復之後，全部點亮測試。

將面板重新組裝回去，背光恢復了，影像也恢復正常了。

連續開機測試24小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL25
