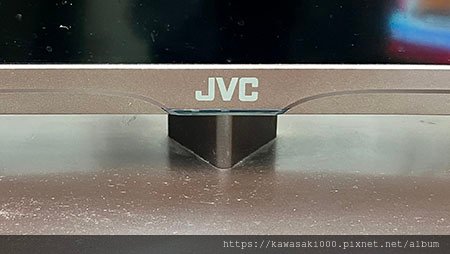

JVC 42" 液晶電視 J42D2。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

核心晶片與周邊電路

電源板，提供全機所需的各種電力。

電源 DC 輸出端，旁邊也標示出每支接腳的定義：

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

電源 AC 輸入端：

內部大致檢視完畢，接下來便開始進行檢測與解析。

首先檢測電源板的供電輸出。

輸出端已經標示得很清楚，總共也只有一個 19V 的電壓輸出。

測量電源板的輸出，測得19V 和預期相符。

如此初步就可以排除電源板故障的可能性，那麼故障點很可能就出在主板上了。

在電源板的供電輸入端，可以看到好幾組的 DC-DC 降壓電路，將來自電源板的 +19V，轉換為 12V、5V、3.3V、1.8V 等各種電壓，一旦其中有一組罷工了，整台電視就無法正常工作。

將主板上燒毀的零件換新，故障排除之後，電視終於可以開機了，影像、聲音也恢復正常了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB24
