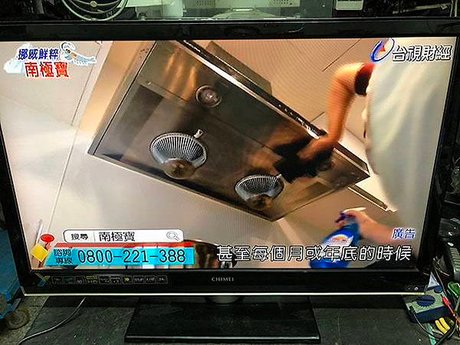

奇美 42"液晶電視 TL-42X7000D。

主訴症狀：剛開機時畫面還正常，開機後5~10分鐘，畫面上就會逐漸出現垂直條紋，隨著開機時間越久、機溫越高，條紋現象也會越嚴重。

類似花玻璃的垂直雜紋：

或者是圖片有雜點與碎裂：

更嚴重的情況：

根據機主的描述，這台已經送回原廠鑑定過，原廠工程師說：「面板壞了，請節哀！」
「現在新的電視很便宜，不妨跟我們買台新的，會有優惠哦！」奇怪的是，類似這樣的原廠鑑定報告，感覺上竟是如此熟悉。

我的想法很簡單，反正就試試看吧，還能有什麼損失呢！

電視背面的銘版和型號：

這是奇美全色域的高階機種，當初的購入價可不便宜啊。

打開電視後蓋，可以看到全機的結構。

電源板：

主板：

邏輯板被保護在鐵蓋下，不過可以看到兩組引入的排線。

不愧是高級機種，還有專屬的重低音喇叭與功率放大。

在主機板和邏輯板之間，還有片「倍頻版」。

初步判斷，故障是由溫度所引起的。

診斷開始，首先將機器開熱之後，故障也發生了。

接下來再以冷風局部降溫，看看哪裡降溫之後，影像又回復正常了。

有時這動作得要來回反覆，加溫、降溫，逐漸縮小範圍。

結果發現，倍頻板加溫、升降溫前後，影像的變化最大。

一般像這樣的倍頻板，年代久了之後，板上的電解質電容很多會老化。

更換下來的電容，果然發現容量有明顯的衰退，內阻也有增加。電視畫面的雜紋現象並沒有立即的改善，那麼就只剩中央那棵大IC了。

卸下來的倍頻板：

移開散熱片，露出底下的倍頻晶片

以返修台將主晶片卸下來，重植錫球，再重焊回去。

將電路重組回去，開機測試。

影像正常了。甚至以熱風機對主板、倍頻板再度加溫，也不會產生雜蚊。
經過連續2天的熱機測試之後，確認相同問題沒再復發，便可通知客人領回了。

維修編號：T18
