國際牌 65" 液晶電視 TH-65EX600W。
主訴症狀：電視開不了機，最常見到的狀況，就是按下開機按鍵之後，先是看到電源綠燈閃呀閃的，接著畫面一閃變黑，而電源燈也變成循環每次閃一下的紅燈。就這麼一直無法進正常的影音畫面。
從國際牌的官方資料來看，電源燈一次閃一下紅燈，有可能是「背光」發生故障了。那就不妨先從這個方向著眼看看。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路
內建的 WiFi 無線上網模組
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
恆流板，負責驅動燈箱中的 LED 背光元件。
邏輯板，被包覆在下方的鐵盒當中：
面板，產地：馬拉西亞。

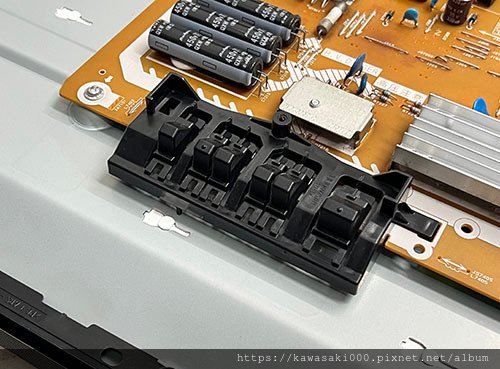

電視後側方的控制按鍵，與電源板整合在一起，這是 Panasoinc 機構設計的特色之一。
從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。
拉近可以看到燈條上一顆顆的 LED 。可以看到由於長期的高溫炙燒，基板已經有斑駁老化的跡象了。
本機背光規格：
- 直下式背光
- LED 共 96 顆，分為 32 支燈條，每支燈條上有 5 顆 LED
- 燈條長度：315mm
- LED 工作電壓：3V
這些燈條與分為左右兩組迴路驅動，只要有一顆 LED 燒斷了，就會啟動保護機制將整個背光熄掉，也會讓電源燈一次閃一下，好讓你知道該找人來修理了。
利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
由於整體的燈條都已經嚴重斑駁老化，而各 LED 就算還能亮著的，也都已經是風中殘燭的狀態了。為了保險起見，將所有燈條全部換裝為全新燈條。
準備好全新的燈條：
新進的燈條，留給客戶自己去折板。
Panasonic 原廠燈箱中所使用的，是將 LED 打在軟性 PCB 的「燈帶」上頭（上）。
然而目前能夠從副廠所購得的，則是以鋁基板為基底的硬式燈條（下），看來想要修好這台電視，當下也沒有太多的選擇。
燈條更換完畢，將燈箱與機體重新組裝回去，先行開機測試背光。
當下確認每一顆 LED 都有確實點亮。更重要的是，雖然還沒有看到正常的影像，卻已經可以順利開機，電源燈也沒再閃紅燈警示了。
把燈箱與機體組裝回去，背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL55
