Westinghoouse 西屋 47" 液晶電視 LC-47X850A。

主訴症狀：開機後畫面偶而就會畫面全黑，但是還聽得到聲音，重新開機後又恢復影像，再隔一段時間又會變得有聲無影。

簡單來說，這現象大多是背光的問題。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

電視主板，又稱驅動板：

電源板：

電源板輸出端：

高壓板，用以驅動燈箱中的 CCFL 燈管背光

本機是採用雙推式驅動，左右各一片高壓版，利用一拉一推的方式驅動燈管。

邏輯板

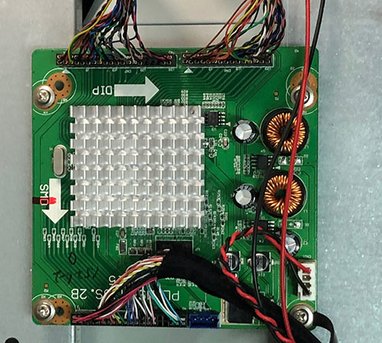

倍頻板

這台比較麻煩的就是，畫面消失的問題，剛開始要很久才會發生，所以我們只能盡可能在發生前與發生後做個比對。

期間發現了一個很有趣的狀況，那就是送入高壓板的 +24V 電源，原本應該是平平直直的DC直流，我們卻發現這電壓有較為誇張的波動。

小小波動其實在所難免，如果波動程度過大，自然就很容易造成高壓板的誤動作，進而關閉背光。

這波動只要還是電源板上的電容老化所致。將老化電容更換為日系電容，+24V 的供電電壓波動就變得小了許多，而背光自行關閉的問題也沒再發生了。

完修畫面：

由於這是偶發性的問題，所以徵得機主同意，連續開機測試48小時，確認沒再「有聲無影」，便可通知客人帶回了。

維修編號： BL28
