Panasonic 國際牌 47" 液晶電視 TH-L47WT50W。

主訴症狀：每次一開幾時只見電源白燈閃呀的，接著就直接轉為紅燈 1 次閃9下，此外無論按鍵或是遙控器都沒有反應。

電視背面的銘板與型號：

這台電視用的是 IPS 面板，又有真實 3D 功能，再加上纖薄精練的外型。在電漿電視逐漸退出市場的那個年代，的確是個相當亮眼的產品。

首先，我們先瀏覽一下電視的內部。

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路：

電源板，提供全機所需的各種電力。此外 Panasonic 喜歡把電視機的按鍵和電源板做在一起，這也是相異於其他廠牌的一項特色。

AC 電源輸入端：

DC 電源輸出端：

升壓板，用以驅動燈箱裡的 LED 背光模組。

邏輯板：

內建的 WiFi 無線上網模組：

藍芽模組：

左、右聲道喇叭，小小的一支，倒是讓我有些意外。

低音單體，像這樣還願意在聲音上多作著墨的電視，現在已經不多見了。

面板的原產地是日本：

全機大致瀏覽過一次，接下來便開始進行檢測與研判。

Panasonic 液晶電視，電源紅燈循環 1 次閃 9 下，從網路上各處搜集來的資料拼湊起來看，也許跟「聲音」輸出有關。

跟聲音輸出相關的電路分為兩個部分，一個是發出聲音的喇叭，一個則是驅動喇叭的音頻功率放大電路。

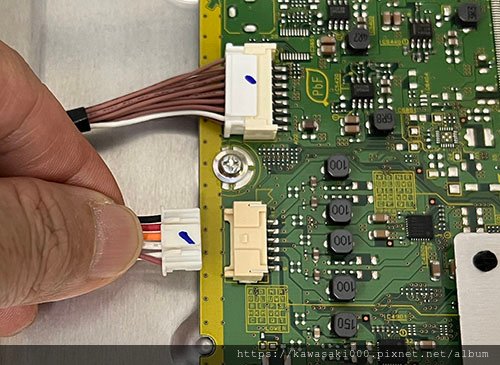

喇叭短路了？聲音功放燒壞了？....都有可能。為了界定問題所在，我們先拔除喇叭的接線試試看。

接著重新通電開機，結果電源仍然還是閃 9 下紅燈。可見得喇叭不是主因。那麼接下來只剩兩種可能了。

第一個就是聲音放大電路故障，第二就是我們被唬弄了，也許這台電視閃 9下未必跟聲音有關。

這台電視的聲音放大電路，所採用的是相當經典的 D 類放大器，優點是體積小、轉換效率高（80% 以上）。

這塊主機板上有兩組聲音輸出電路，一組推動左、右聲道喇叭，另一組則是推動重低音喇叭。有趣的是，這兩組電路用的是同樣一顆晶片。

當電路溫度過高、電壓不正常，或是喇叭短路時，它就會自行罷工，並且透過 ERROR 接腳通知系統的主電腦，接著電視就會停機，然後電源燈閃 9 下給你看，意思就是告訴你要找人來修了。

將老化燒毀的電路更換為新品之後，就可以正常開機了，聲音、影像也回復正常了。

完修畫面：

完修之後，經過連續 48 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： P32

note:

Class-D = BD5452
