禾聯 39" 液晶電視 HD-39DC5。
主訴症狀：開機後畫面有部分特別陰暗。以後更嚴重些，甚至畫面一整個黑，只有聲音沒有影像。
如果仔細觀察的話，即使是在全黑的狀況之下，螢幕上還是可以隱約看到淡淡的節目影像、選單。
以上圖為例，左上角特別的暗。
一般常見的原因就是 -- 背光故障了。
電視背面的銘板和型號：
打開電視後蓋，可以看到全機的架構。
整個機箱當中，只有一片「三合一板」，結合主控、電源與背光驅動於一身。

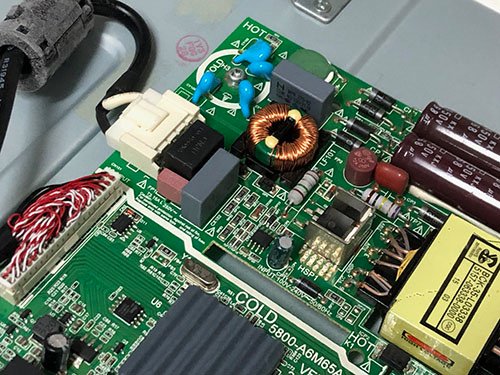

AC 電源輸入端
主控晶片與 LVDS 輸出端
升壓電路與背光 LED 輸出端。
邏輯板與面板的刀板整合為一，LVDS 雙絞排線直接連入。
既然是背光的問題，那麼就先從外部測試背光迴路。
測試時發現升壓電路有輸出，而LED迴路的電壓反應卻異常，由此可判斷應該是燈箱裡的 LED 故障了。
好消息是，進一步縮小並確認故障的範圍；
壞消息是，接下來就得要膽戰心驚地打開燈箱了。
依序移開前框、面板、擴散片、反射膜，便可以看到燈箱底部的 LED 陣列。
先是這點亮看看，觀察現在點亮起來是什麼樣子。
燈箱中總共有 3 支燈條，左上半邊的燈條都沒有點亮，跟故障的畫面剛好吻合。
利用測試器，可以逐條、逐顆地檢測出故障的 LED。
為了保險起見，將所有的燈條換為新品。
背光修復之後，先行點亮測試所有的 LED，確認背光恢復正常。
背光修復之後，我們也會檢測 LED 的工作電流。
以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。
在這裡我們所測得的電流為 0.64A/2=0.32A，這麼高的電流，LED 會英年早逝也只是剛好而已。
因此接下來要修改電路，將電流降低一點。
調降之後的電流約為 0.46A/2=0.23A，已經落在我們所預期的範圍當中。
將燈箱與機體重組回去，背光恢復了，影像也正常了。
完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，就可以交給客人帶回了。
維修編號： BL30
note:
Ic= TPS61196
Pin.10=Iset, Rs=RP8//RP11=91K//91K --> 180K//91K
