BENQ 65" 液晶電視 E65-720。
主訴症狀：不能開機，按下電源鍵之後，電源燈由紅燈轉為熄滅，繼而又回到待機的紅燈狀態。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身側邊的各式信號輸入埠：
核心晶片與周邊電路
內建的 WiFi 無線上網模組：
電源板，提供全機所需的各種電力。
電源 AC 輸入端：
升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。
燈箱料號：C650Y19-7N
邏輯板：
內部大致檢視完畢，接下來便開始進行檢測與解析。
首先既然開不了機，那麼就先來看看電源板的宮殿是否正常。

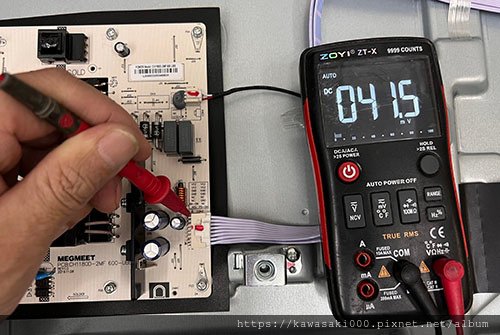

電源板在這裡供應給主機板的電源相當單純，就只有一個 +12V 而已。
剛測量時電壓很正常，但是按下電源鍵之後，這個 +12V 電壓就會忽然往下掉。
看來是在開機啟動之後，主機板這邊有什麼短路了，才會把電壓給吃掉。而電壓歸零重啟之後，整個又回到待機狀態了。
+12V 進入主機板之後，會分配給各個供電迴路，例如 5V、3.3V、1.8V，還有面板所需的 12V。
將這些供電迴路一一查詢之後，並沒有進一步的斬獲。「難道是主晶片內部短路了？」果真如此的話，這片主機板也只能到此為止了。

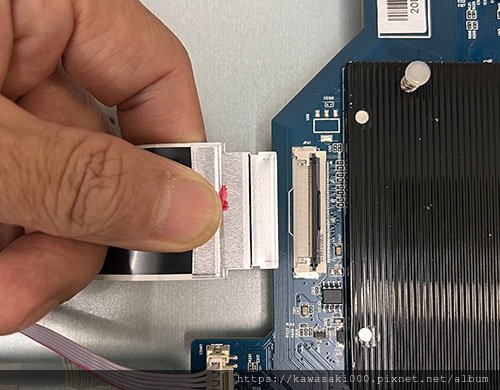

試著將邏輯板的 LVDS 軟排線拔除之後，電壓與背光就恢復了。
如此看來，主機板應當是好的，原來是輯板或是面板，把電源板送過來的 +12V 給吃掉了。
換上新的邏輯板之後，短路問題排除了，電壓恢復了，可以順利開機，影像也恢復正常了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： T40
