三星 65" 液晶電視 UA65KU6000。
主訴症狀：畫面上出現幾個十元硬幣般大小的光球。剛開始只有一顆，然後兩顆、三顆.... 持續地增加。
以上圖來看，在單色的畫面下可以明顯看出，螢幕上已經出現兩顆光球。
更糟糕的是，這情況還會繼續劣化，光球數從一個變成兩個、三個、四個...，一直增加下去。
往好處想，至少不是面板掛了，這表示修復的機會很大。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱為「驅動板」
機身側面的各式信號輸入埠：
核心處理晶片與周邊電路。
電源板，負責供應全機所需的各種電力
DC 電源輸出端：
AC 電源輸入端﹔
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
面板是三星越南廠出的 CY-GK065HGNV1H 面板：
內建的 WiFi 無線上網模組
機身後方的十字按鈕。
進一步打開燈箱，將面板和擴散片、反射膜小心移開，便可看到燈箱裡的背光元件。
此外，也可以看到脫落在燈箱中的壓克力光罩。至此，光球的肇因已經一目瞭然，光罩掉落的位置，剛好對應於故障畫面上的光球位置。
燈箱中有 8 支燈條，每支燈條上有 14 顆 LED。
拉近可以看到一顆顆排列整齊的 LED 與光罩。
試著將燈箱點亮來看看。
同樣都會發光，但是因為少了光罩的折射效果，原本應當往側面擴散開來的光線，直直地往前打在屏幕上，就成了你所看到的光球了。
將掉落的光罩逐一黏回去，至於那些還沒脫落的，其實也已經搖搖欲墜了。趁這機會全部予以上膠補強，免得以後又掉下來了。
完成之後，重新點亮燈箱，確定每一顆 LED 都確實點亮，而光罩也正確歸位。
將機體重新組裝回去，光球消失了，影像也回復成原先豔麗的色澤了。

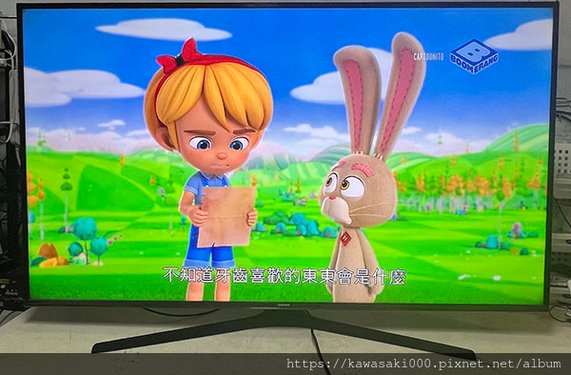

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號：BL42
