SONY 46" 液晶電視 KDL-46EX600。
主訴症狀：按下開機按鈕之後，不能開機，接著電源指示燈每次2下地規律循環閃爍。
依照 Sony 原廠服務手冊的解說，電源燈會一次閃2下，應當跟「背光」有關吧。
電視背面的銘板和型號：
打開電視後蓋，可以看到全機的架構。
主板：
機身後方的各種輸入埠：
LVDS 輸出端：
電源/升壓恆流一體板，供應全機所需的各種電力，也驅動燈箱中的 LED 背光模組：
升壓恆流電路，用以驅動燈箱中的 LED 背光模組。
邏輯板：
面板是韓國三星生產的 LTY460HM02 面板 。
從外部測試背光迴路，發現燈箱內的 LED 迴路的電壓反應異常，由此可判斷燈箱裡的 LED 應該是故障了。
在檢測這台液晶電視的當下，也發現到之前已經有維修過的痕跡了。看來只有在電源板上做些修補，好歹也撐過了三、四年。
當燈條燒毀的同時，電源板也會連帶受傷。因此先將電源板上燒毀的零件先予以更新。
以「燈條測試器」來測試燈箱中的燈條健康度，還是有它的盲點。為了進一步確認電源板有完成修復，而燈條也確實有燒毀。我們還是先準備好全新的燈條來做比對測試：
KDL-46EX600 燈條規格：
共 4支燈條，每支有 60 顆 LED，燈條長度 51.6cm， LED 工作電壓為 3V。
在這裡我們先以外接的方式，將高壓恆流輸出引出到外頭的正常燈條，接下來試著開機。
外部燈條點亮了，而電視也正確開機，系統發出「嗡..」的一聲。雖然看不到畫面顯示，但是電源燈也沒再閃兩下紅燈了。
確認了是燈條故障的問題，接下來要做的就單純得多了：打開燈箱、卸下舊燈條、換上新燈條，這樣應該就可以了。
依序移開前框、面板、擴散片、導光板、反射片，便可以看到燈箱底部的 LED 燈條。
燈條位於燈箱的上下兩側，每側各有左、右兩支燈條。透過燈箱中的壓克力導光板，將光線傳播到整個面板。
拉近可以看到燈條上一顆顆的 LED。
仔細觀察，可以看到紅圈處有燒毀的痕跡。
拆下來的燈條，利用測試器，可以逐段、逐顆地檢測出故障的 LED。

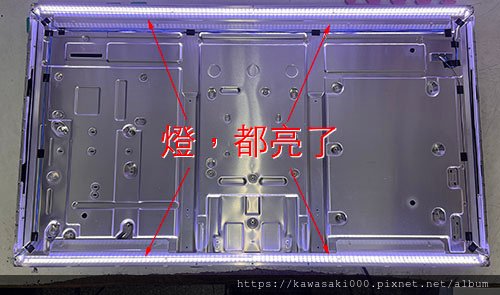

為了保險起見，將所有燈條更換為全新燈條之後，重新開機測試，確認每一顆 LED 都有確實發亮。
將燈箱與機體重組回去，電視可以正常開機了，影像也正常了。
完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，就可以交給客人帶回了。
維修編號： BL37
note:
KDL-46EX700 stripe can be used
