國際牌 60" 液晶電視 TH-60CX700W。

主訴症狀：初期的時候，電視看到一半，就會自動閃退，畫面、聲音都消失了，而電源指示燈也變為週期性地一次閃一下紅燈。

到後來更為嚴重，開機什麼都沒看到，電源燈直接轉為週期性地一次閃一下。完全無法正常開機。

當電視故障發生當下，會將故障部位以閃燈的方式顯現出來，以便於維修人員進行初步的研判這就稱之為「故障碼」(Error code)

依據 Panasonic 官方的資料，電源燈一次閃一下紅燈，應當跟「背光」有關吧。

無論如何，這總算是個線索。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

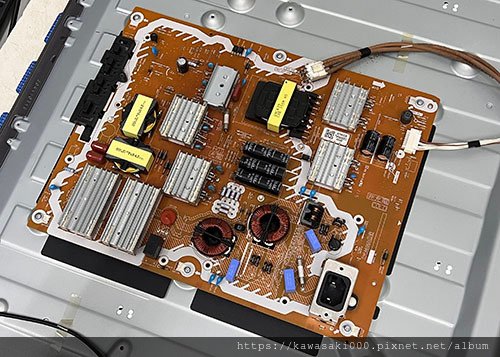

電源板，負責供應全機所需的各種電力

升壓恆流板，負責驅動燈箱中的 LED 背光元件。

電視背後的按鍵，也整合在電源板上，這是 Panasonic 機構整合上的一個特色。

內建的 WiFi 無線上網模組

邏輯板：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與凹透鏡燈罩。

本機背光規格：

• 直下式背光
• 總共有 22 支燈條，每支燈條上有 10 顆 LED
• 燈條長度： 59.4cm
• LED 工作電壓：3V

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

將故障的背光修復之後，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL35
