國際牌 42" 液晶電視 TH-42ET60W。

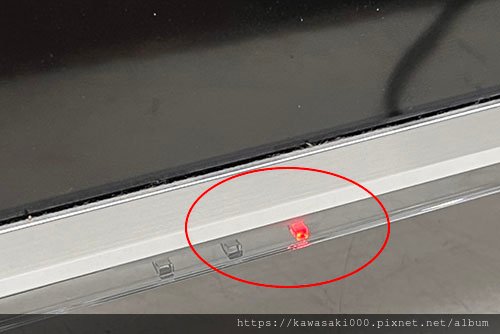

主訴症狀：無法開機，同時電源燈緩慢地一次閃一下紅燈。

如果更嚴重的話，甚至連紅燈都不閃了，整台電視完全動也不動。

這系列的電視機，當故障發生時，即時沒有畫面與聲音，電源燈也以不同的閃燈方式，告知是哪裡出了問題，這就稱為「故障碼」（Error code），以利於維修人員快速地判別故障的部位。

以 Panasonic 一系列液晶電視而言，電源燈閃一下，通常就表示「背光」故障了。

電視機背面的銘板和型號:

接下來，我們先對電視的內部進行解析。

打開電視後蓋，可以看到全機的架構：

主板，又稱為「驅動板」

核心處理晶片與周邊電路：

電源板，負責供應全機所需的各種電力

AC 電源輸入端

恆流板，負責驅動燈箱中的 LED 背光元件。

重低音單體

機身後方的按鍵組，連線是經由電源板連到主機板。這是 Panasonic 機構設計中的一項小特色。

面板為 LG 大陸廠出的 LC42EUD：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。不意外的話，也可以看到燒毀的燈珠。

本機背光規格：

• 側投式背光，左邊單側發光。
• 燈條長度：525mm
• LED 共 64 顆，分為 6 段，每段 9 顆 LED
• LED 顆粒規格：5630 / 6V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常，不會再斷電關機。便可通知客人帶回了。

維修編號： BL34
