SONY 40" 液晶電視 KDL-40W600B。

主訴症狀：開機之後不定時地，電視就會自動關機，然後電源燈變為紅燈，規律地一次閃六下。

最近很多較新出電視，當發生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。

根據 Sony 官方所提供的資料，電源燈閃 6 下，很有可能是「背光」的問題。

不管你信不信，反正我是信了！！

接著就來進行解析吧！

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，分為兩塊嵌合在一起，左半邊負責各種信號的進出處理。右半邊則負責主控。

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

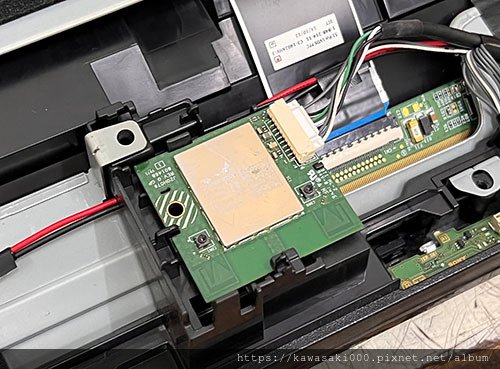

內建的 WiFi 無線上網模組

 PI 板 (Power-Inverter)，這台電視內部沒有電源，而是由外部導入的 +19.5V 供電。分送給主板，也驅動燈箱中的 LED 背光模組。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• LED 共 50 顆，分為 10 支燈條，每支燈條上有 5 顆 LED

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

將燈條更新修復之後，將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常，也沒有再斷電的情況發生。便可通知客人帶回了。

維修編號： BL25
