LG 42" 液晶電視 42LS3400。

主訴症狀：開機後畫面有部分特別地暗。更嚴重的話，整個畫面變暗消失，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

以上圖而言，畫面的上半部特別地暗。

簡單來說，這大多是部分的背光燈條故障了。如果更嚴重一些的話，連下半部的燈條也熄掉，那麼畫面就會變成一整個黑了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

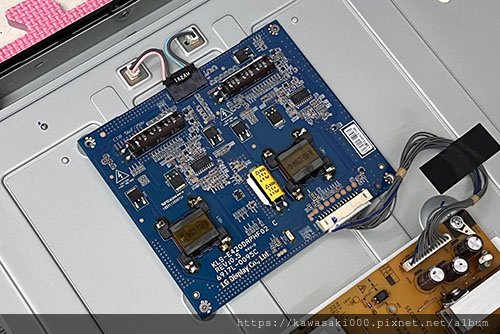

恆流板，負責驅動燈箱中的 LED 背光元件。被包覆在左邊的小鐵盒當中。

邏輯板：

面板料號： LC420DUN

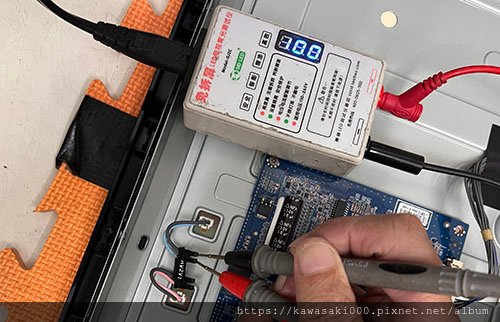

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

我們先試著將燈箱重新點亮來看看。

燈箱當中只剩下面的三支燈條還點亮著，上面三支則熄掉了。與先前的故障畫面剛好吻合。

本機背光規格：

• 直下式背光。
• LED 共 72 顆，分為 6 支燈條，每支燈條上有 12 顆 LED

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

將燈條全部修復之後，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

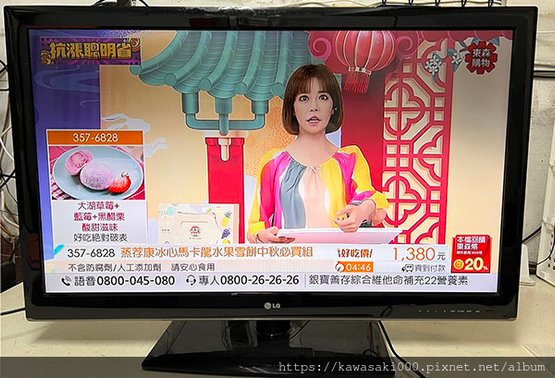

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL14
