SONY 49" 液晶電視 KDL-49W660E。
主訴症狀：按下開機鍵之後，電源燈先是亮白燈，隨即熄滅，接著規律性地連續一次閃6下紅燈，就這麼進不了開機畫面。
最近很多新出的電視，當發生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。
根據 Sony 官方所提供的資料，電源燈閃 6 下，很有可能是「背光」的問題。
不管你信不信，反正我是信了！！
接著就來進行解析吧！

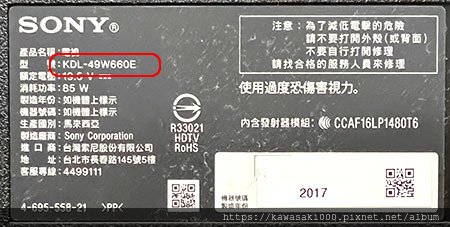

電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板：
機身後方的各式信號輸入埠：
核心晶片與周邊電路
DC 電源輸入端，後端還有好幾組 DC-DC 電壓轉換器。
內建的 WiFi 無線上網模組

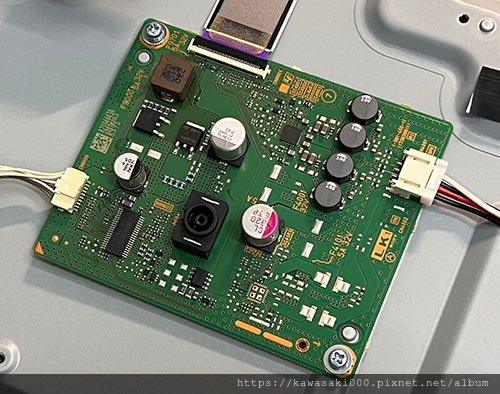

這應該叫 PIA 板吧 (Power-Inverter-Audio)，接受了從外部導入的 19.5V DC 電源供應。分送供電給主板，驅動燈箱中的 LED 背光模組，也包含了聲音的功率放大。
升壓恆流電路，負責驅動燈箱中的 LED 燈條。
背光驅動電路的核心，是這顆 BD9423EFV 控制晶片，內含升壓驅動，以及 6 個通道的 LED 電流控制。
液晶電視的背光分為兩個部分，一個是燈箱內的 LED 燈條，另一個就是外部的升壓恆流驅動電路。所以接下來要先界定，問題點出在哪一個部分。
燈條分為 4 個迴路，利用測試器，從外部個別地測試燈箱內的 LED。
燈箱內 LED 的電壓和亮度，初步看似什麼異樣。那麼問題就很有可能出在 PIA 板上了。
將故障的零件更換為新品之後，背光恢復了，電視可以順利開機了，指示燈也不再閃了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： HV30
