LG 43" 液晶電視 43LF5100 與 43LH5100。

主訴症狀：發病初期，開機之後畫面底色藍得誇張，即使進入電視選單，怎麼調也無法將色澤調成正常的樣子。

到了後期，開機後畫面一閃即逝，一整個黑屏，連藍色畫面也看不到。然而，聲音倒還是正常的。

一般最常見的可能，就是燈箱裡的背光 LED 老化所導致的。原因容後詳述。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

整個機箱裡，也只看到兩塊電路板。至於電源，則是以外部的 adaptor 供應 19V 的供電。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

HDMI 只有一組，嗯.... 看來得要省著點用了。

核心處理晶片與周邊電路

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板是大陸喜星出的 HC430DUN 43" 面板。

這時如果重新開機測試，可以看到從燈箱裡所透出的光線竟是異常的藍色。

無論如何，接下來打開燈箱來進行維修是在所難免了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

本機背光規格：

• 直下式背光。
• 燈條長度：86cm
• LED 共 21 顆，分為三支燈條，每支燈條上有 7 顆 LED
• LED 工作電壓： 3V

拉近可以看到燈條上一顆顆的 LED 與光罩。

在進行燈條的個別測試時，也可以觀察到， LED 所發出的光線明顯偏藍。

以下圖做個比較。

下面那一支是正常的燈條，發出的就是白光。上面那一支則是拆下的老化燈條，發出的是藍光。這些藍色的背光，穿透面板而成像在我們眼前，看到的影像自然也會變成藍色的。

將所有燈條全部換裝為全新燈條，準備好全新的燈條。

新型燈條為鋁基板材質，相較於玻纖鋪銅材質的原燈條，散熱效果更為優異。

燈條更新完成，重新點亮來看看。

新燈條 LED 發出的光線，已經變成正常的白光了。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.38A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.27A，已經很接近我們所預期的範圍了。

將面板與機體重新組裝回去，背光恢復了，影像的色澤也恢復正常了。

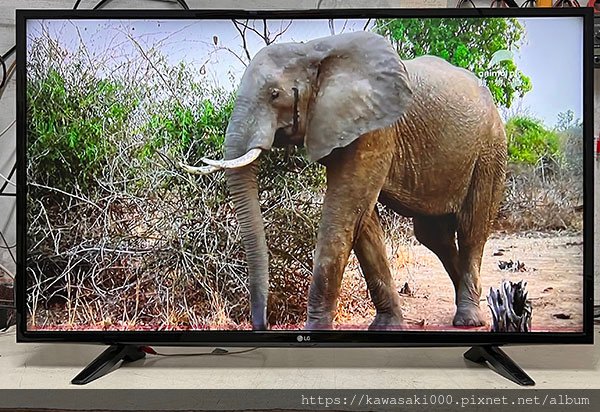

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL35

note:

BL can be tunnrd by system menu

10L stripe 2P2S
