三星 40" 液晶電視 UA40F5500。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

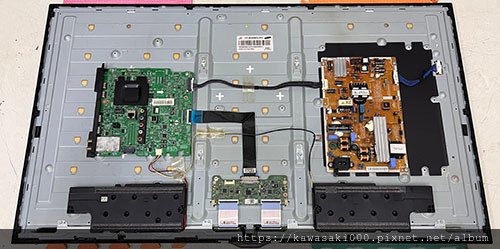

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

DC 電源輸出端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板為三星大陸廠出的 CY-HF400BGLVKV：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。運氣好的話，可以看到已經明顯燒毀甚至燒熔掉的燈珠與燈罩。

本機背光規格：

• 直下式背光
• LED 共 91 顆，分為 7 支燈條，每支燈條上有 13 顆 LED

在這裡我們可以發現到，所有的燈條都因為長期高溫炙燒而有變質、老化的跡象。有些甚至高溫燒到燈罩都融了。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，相較於玻璃纖維的原燈條（上），散熱效果更為優異。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL33

note:

If still blink, check +12V out
