奇美 50" 液晶電視 TL-50M100 與 55" 的 TL-55M100。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

一般而言，螢幕上看不到影像，兩種原因所佔的比例比較高。一個是面板故障，另一個則是背光故障。

然而如果要分辨這兩者，可以先用以下方法做個自我測試。

在正常開機之後，這是螢幕上完全沒有畫面。用手在螢幕上輕拍，如果拍下的部位有局部的光影，那就是還有背光。那麼問題點出在面板、邏輯板上的機會就比較大。

這次我們輕拍螢幕，沒有出現任何光影，因此初步判定好可能是背光的問題。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

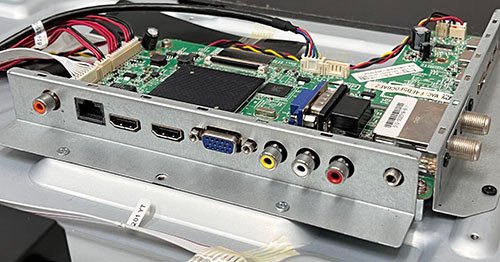

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板料號 K490WLB1：(呵呵！原來這台只有 49 吋喔！)

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化都還在正常的範圍之內。

再來測試恆流升壓電路的輸出：

從之前的燈條測試得知，這兩支燈條得要約 75V 以上才點得亮，而升壓輸出卻只有 42V 而已。看來問題點應當出在升壓電路了。

將升壓電路當中老化、燒毀的零件更換為新品之後，輸出電壓回復了，背光也點亮了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL30
