 三星 40" 液晶電視 UA40F6100。

主訴症狀：開機後畫面特別地暗，隨著使用時間增加，暗掉的部分越來越多。嚴重到最後，甚至畫面一整個黑，只有聲音沒有影像。

以上圖這個畫面來說，上方與下方已經暗掉了，只剩下中間帶還有些亮。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身側邊的各式信號輸入埠：

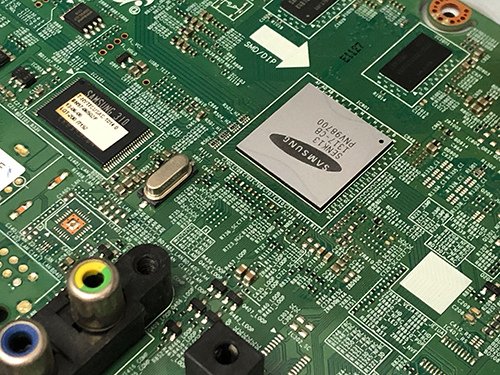

核心處理晶片與周邊電路

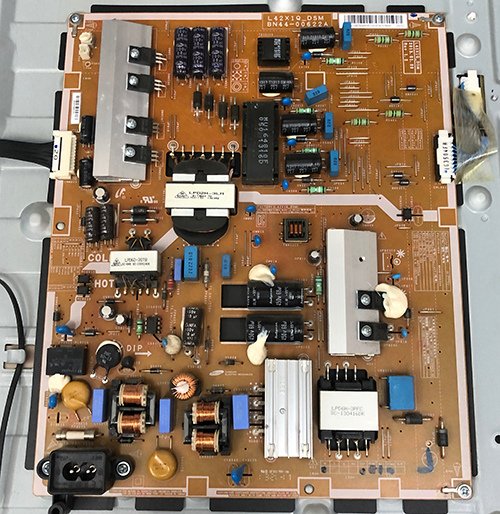

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

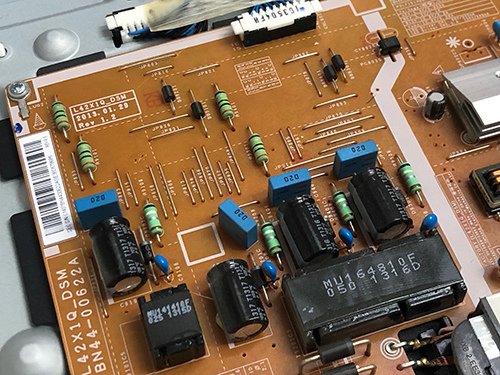

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板為三星大陸廠出的 CY-HF400CSLVKV：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

本機背光規格：

• 直下式背光。
• 全機共 7 支燈條，每隻燈條有 13 顆 LED

我們先試著點亮燈箱看看。

燈箱中只剩下中間兩支燈條還亮著，這與原先所看到的畫面剛好吻合，

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

將背光換裝完畢，初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL32
